Thông tin chi tiết sản phẩm:
|
| tên: | Máy in flexo PHIM GIẤY 150Mmin không thay đổi xi lanh in flexo nếu phần hình ảnh in là một kích thướ | ||
|---|---|---|---|
| Làm nổi bật: | Máy in flexo 150Mmin,Máy in flexo không có xi lanh thay đổi,Máy in cao tốc Flexo |
||

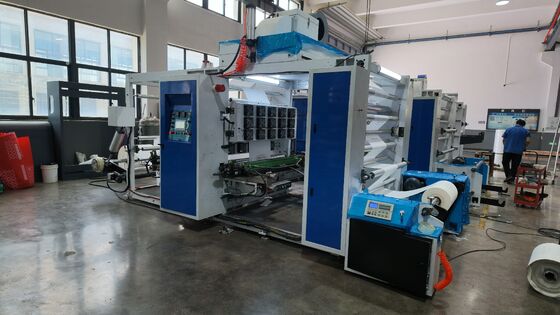

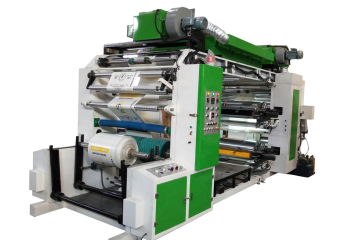

Máy in flexo PHIM GIẤY 150M phút không thay đổi xi lanh in flexo nếu phần hình ảnh in là một kích thước
| tên 名称 | tham số |
|
印刷颜色:Màu sắc in ấn:
|
3 màu sắc |
|
最大材料宽度:Chiều rộng vật liệu tối đa:
|
1250mm |
|
最大印刷宽度:Chiều rộng in tối đa:
|
1200mm |
|
印刷长度:Độ dài bản in:
|
客户自定mẫu khách hàng |
|
最大袋长Chiều dài túi tối đa
|
3000mm |
|
Con lăn Anilox
|
CON LĂN GỐM ANILOX |
|
版辊驱动Ổ đĩa con lăn
|
ĐỘNG CƠ SERVO |
|
Bộ truyền động con lăn Anilox
|
伺服电机 ĐỘNG CƠ SERVO |
|
底辊驱动Truyền động con lăn phía dưới
|
ĐỘNG CƠ SERVO |
|
Tốc độ cơ học tối đa
|
120m/phút |
|
印刷速度Tốc độ in
|
25 ~ 100m/phút |
|
料卷直径范围Đường kính của cuộn vật liệu
|
1000mm |
| trục không khí | ¢76mm*2 |
| tổng công suất | 42KW |
| khung máy chính | 铸铁厚度ĐÚC SẮT ĐỘ DÀY 75mm |
| bánh răng chính xác | LỚP 5 |
| 备注 NHẬN XÉT | |
| 版辊/网纹辊数量PRINT CYLINDER /ANILOX ROLLER QTY | 3 cái |
| 版辊周长PRINT CYLINDER GIRTH | 客户自定 THIẾT KẾ KHÁCH HÀNG |
| Con lăn ANILOX LPI | 300LPI (可定制)(có thể tùy chỉnh) |
| ĐỘ DÀY TẤM RESIN |
无限制 (版辊与底辊无齿轮传动)Không hạn chế (con lăn tấm và con lăn đáy không có hộp số)
|
| 电源ĐIỆN ĐIỆN |
默认 380V 3P 50hz (客户可指定) 380V 3P 50Hz (khách hàng có thể yêu cầu thứ khác) |
5500mm×1400mm×3000mm
TRỌNG LƯỢNG MÁY:Khoảng 5000Kg
一,机器主要组成 MÁY MAKE UP
| 放料部分PHẦN GIẢI QUYẾT | ||
| KIỂM SOÁT CĂNG THẲNG | 磁粉5kg 5 kg bột từ tính | |
| 上料方式Phương pháp cho ăn | 气动上料+锁紧Nạp và khóa bằng khí nén | |
|
phần lực kéo 牵引部分
|
||
|
材料牵引 Lực kéo vật chất
|
印后牵引 Lực kéo sau in
|
|
|
phần in ấn 印刷部分
|
||
|
nhóm in ấn 印刷组
|
Con lăn Anilox gốm với dụng cụ cạo đôi | |
|
版辊驱动Ổ đĩa con lăn
|
truyền động trực tiếp động cơ servo
|
|
|
底辊伺服Servo con lăn đáy
|
truyền động trực tiếp động cơ servo
|
|
|
Ly hợp con lăn dạng đĩa
|
Xi lanh thủy lực
|
|
|
色组离合tách nhóm màu
|
Xi lanh thủy lực
|
|
|
Khóa con lăn tấm
|
Xi lanh thủy lực
|
|
|
色组锁紧Khóa nhóm màu
|
Xi lanh thủy lực | |
|
áp suất in
|
手动调节Điều chỉnh thủ công
|
|
|
色组进退Sự thăng tiến và rút lui của nhóm màu
|
手动调节Điều chỉnh thủ công
|
|
|
烘干部分 Phần sấy
|
||
|
烘干方式Phương pháp sấy khô
|
sưởi ấm bằng điện
|
|
|
lò nướng chính
|
Số lượng: 1 cái +4 cái Ống sưởi: 1 cái, quạt 4 thành phần
|
|
|
烘干部位备份 Sao lưu phần sấy khô
|
反面印刷烘箱Lò in ngược
|
|
|
收卷部分 Phần cuộn dây
|
||
|
kiểm soát căng thẳng
|
电机+磁粉Động cơ hạt từ tính
|
|
|
下料方式 Phương pháp cắt
|
khí nén | |
|
电机部分 Bộ phận động cơ
|
||
|
servo con lăn dạng tấm
|
7,5kw*3 | |
|
同步动力nguồn điện đồng bộ
|
5,5kw | |
|
Con lăn Anilox Power
|
1,8kw*3 | |
| 收卷电机động cơ cuộn dây | 2,2kw | |
二,主要配件清单 Danh sách phụ kiện chính
| tên 名称 | thương hiệu 品牌 | tính năng |
|
伺服电机 động cơ servo |
国内一线品 hình ảnh 汇川技术 Thương hiệu nội địa hàng đầu Công nghệ đổi mới
|
|
|
PLC màn hình cảm ứng |
中国一线品牌 汇川技术 Thương hiệu hàng đầu của Trung Quốc Công nghệ đổi mới
|
|
|
biến tần 变频器 |
中国一线品牌 汇川技术 Thương hiệu hàng đầu của Trung Quốc Công nghệ đổi mới
|
|
|
động cơ innk 运墨 |
中国一线品牌 Thương hiệu hàng đầu của Trung Quốc Thụy An |
|
|
低压电器/按钮Điện áp thấp |
法国施耐德Schneider, Pháp | |
|
công tắc nguồn Thiết bị/Nút |
法国施耐德Schneider, Pháp
|
|
|
con lăn anilox
|
中国一线品牌 上海运城Thương hiệu hàng đầu Trung Quốc Vận Thành Thượng Hải |
|
|
con lăn nhôm
|
中国一线品牌 温州创博Thương hiệu hàng đầu Trung Quốc Ôn Châu Chuangbo |
|
|
sửa sai lệch
|
中国一线品牌 重庆恩瑞斯Trùng Khánh Enruis
|
|
|
气动元件 phần khí nén |
台湾亚德客 Airtac Đài Loan |
|
|
中国一线品牌 哈尔滨Thương hiệu hàng đầu Trung Quốc Cáp Nhĩ Tân |
三,产品实拍图SẢN PHẨM HÌNH ẢNH THẬT
| 放卷UNWINDER | |
| ĐƠN VỊ IN | |
|
Máy cạo mực kín bằng gốm Anilox Con lăn đóng kín
|
|
| *也可以选着油墨无压力的刮刀*Bạn cũng có thể chọn loại chổi mực không áp lực | |
| 色组液压锁ĐƠN VỊ IN PHẦN KHÓA THỦY LỰC | |
|
背面印刷,烘干 LÒ IN TRỞ LẠI |
|
| lò nướng | |
|
收卷前 偏转调节 ĐIỀU CHỈNH EPC REWINDER |
|
| BẢNG ĐIỀU KHIỂN HOẠT ĐỘNG | |
| 收卷机REWINDER PHẦN |
