Thông tin chi tiết sản phẩm:
|
| Tên: | Máy in Flexo 6C 850 | EPC: | có |
|---|---|---|---|
| Tự động căng thẳng: | có | Con lăn gốm anilox: | THƯƠNG HIỆU CUNTIAN |
| LƯỠI BÁC SĨ ĐÓNG: | có | ||
| Làm nổi bật: | Máy in Flexo Giấy Kem 6 màu 850,Máy in Flexo Tốc độ cao có bảo hành,Máy in Flexo 6 màu |
||
Máy in Flexo

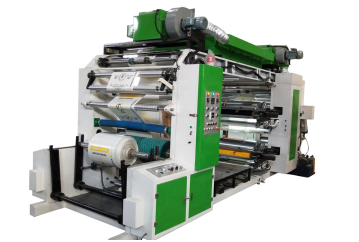

6C850 Máy in Flexo
Thông số cốt lõi
| Tên 名称 | tham số |
| Màu sắc: màu xanh lam: | 6 màu |
| Chiều rộng vật liệu tối đa: 最大材料宽度: | 850mm |
| Chiều rộng in tối đa: 最大印刷宽度: | 800mm |
| Độ dài in: 印刷长度: | 300-1300mm |
| Độ chính xác in ấn: 套色精度 | ± 0,2mm |
| Phương pháp đăng ký màu: 套色方式 | Bằng tay 手动 |
| Con lăn Anilox: 网纹辊 | Con lăn gốm Anilox 陶瓷网纹辊 |
| Cấu trúc truyền dẫn: 传动结构 | Truyền động đai đồng bộ |
| Tốc độ máy: 机械速度 | 20-100m/phút |
| Tốc độ in: 印刷速度 | 20-80m/phút |
| Đường kính cuộn vật liệu: 料卷直径范围 | 1500mm |
| Trục khí: 气涨轴 | ￠76mm*4 |
| Tổng công suất máy: 整机功率 | 40KW |
| Khung máy chính: 主机架 | Gang đúc dày 75mm |
| Độ chính xác của bánh răng | 5 tháng |
| 备注 | |
| 版辊/网纹辊数量 | 4条 |
| Xi lanh in: 版辊周长 | (Chấp nhận tùy chỉnh) |
| Số lượng màn hình con lăn Anilox: 网纹辊线数 | (Chấp nhận tùy chỉnh) |
| Độ dày tấm: 版材厚度 | (Chấp nhận tùy chỉnh) |
| Điện áp: 电源 | (Chấp nhận tùy chỉnh) |
Sơ đồ tham khảo bố cục tổng thể:5800mm×2200mm×4700mm, 整体布局参考图
Trọng lượng máy8000Kg,Chất hàng vào container hình khối cao 40 feet .装柜一个40尺高柜.
一:PHẦN CHÍNH
| UNWINDER UNIT 放料部分 | ||
| Kiểm soát căng thẳng:张力控制 |
Động cơ + Thanh xoay 电机+摆杆 |
|
| Phương pháp cho ăn:上料方式 | Bằng khí nén | |
| ĐƠN VỊ KÉO 牵引部分 | ||
| Lực kéo vật liệu |
Lực kéo trước ép + lực kéo sau ép 印前牵引+印后牵引 |
Độ dày lớp mạ của con lăn thép: 10 sợi |
| ĐƠN VỊ PRINGTING 印刷部分 | ||
| Phương pháp lái xe: 驱动方式 | Ổ đĩa động cơ biến tần tần số | |
|
Hiệu chỉnh độ lệch tiến dao 进料纠偏 |
Siêu âm + Động cơ servo | độ chính xác hiệu chỉnh ± 0,2mm |
| Phương pháp khóa tấm | Bằng tay 手动 | |
| Roller Gear: 辊筒齿轮 | Bánh răng xoắn ốc | P=5mm |
| Nét đăng ký màu: 套色行程 |
±15mm theo chiều dọc, ±50mm theo chiều ngang 上下±15mm 左右±50mm |
|
| ĐƠN VỊ SẤY | ||
| Ống sưởi: 加热管 |
Lò nướng chính:11 chiếc 主烘箱;11根 Đơn vị màu Lò nướng:8 chiếc 色组烘箱:8根 |
Biến động nhiệt độ không đổi ± 2oC nhiệt độ ±2oC |
| Chiều dài lò: 烘箱长度 | 2,5m |
Độ ồn ≤ 75dB khi vận hành tốc độ cao âm thanh trung bình 75dB |
| Công suất quạt: 风机功率 |
Quạt chính: 2.2kw hoặc 2.2kw Quạt đơn vị màu:2.2kw色组风机2.2kw |
Biến động nhiệt độ không đổi ± 2oC nhiệt độ ±2oC |
| Tổng công suất sưởi ấm:加热总功率 | 26kw |
Kiểm soát nhiệt độ không đổi trung tâm 中央恒温控制 |
| Kiểu sấy: 烘干方式 | Hệ thống sưởi điện | Thời gian phản hồi hệ thống sưởi 3 phút |
| REWINDER UNITĐơn vị quay lại | ||
| Kiểm soát căng thẳng: 张力控制 | Động cơ + Thanh xoay 电机+摆杆 |
Tải trọng trục không khí ≥ 500Kg 气涨轴承载 ≥500Kg |
| Phương pháp dỡ hàng:下料方式 | Bằng khí nén | |
| BỘ PHẬN ĐIỆN | ||
| Động cơ chính: 主电机 | 5,5kw | |
| Ink Motor: 运墨电机 | 75w | |
| Động cơ cuộn dây:收卷电机 | 5,5kw | |
二, DANH SÁCH CÁC BỘ PHẬN CHÍNH
| 名称 | 品牌 | 特点 |
|
主电机 |
|
Thương hiệu hạng nhất của Trung Quốc Trạm Bằng Thụy An |
|
PLC |
|
Thương hiệu hạng nhất của Trung Quốc Công nghệ HuiChuan 汇川技术 |
|
变频器 |
|
Thương hiệu hạng nhất của Trung Quốc Công nghệ HuiChuan 汇川技术 |
|
运墨电机 |
|
Thương hiệu hạng nhất của Trung Quốc Trạm Bằng Thụy An |
|
低压电器/按钮 |
|
Pháp Schneider |
|
电源开关 |
|
Pháp Schneider |
|
工业固态 |
|
Thương hiệu hạng nhất Trung Quốc Chiết Giang Meigeer 浙江美格尔 |
|
网纹辊 |
|
Thương hiệu hạng nhất của Trung Quốc YunCheng ShangHai上海运城 |
|
铝辊 |
|
Thương hiệu hạng nhất của Trung Quốc ChuangBo Ôn Châu 温州创博 |
|
摆杆张力 |
|
Thương hiệu hạng nhất của Trung Quốc XinLinDa Hàng Châu 杭州新林达 |
|
纠偏 |
|
Thương hiệu hạng nhất của Trung Quốc EnRuiSi Trùng Khánh 重庆恩瑞斯 |
|
气动元件 |
|
AirTAC Đài Loan 台湾亚德客 |
| mang vòng bi |
|
Thương hiệu hạng nhất của Trung Quốc Cáp Nhĩ Tân 哈尔滨 |
三,Hình ảnh chụp thật của sản phẩm 产品实拍图
|
|
|
tháo gỡ 放卷 |
|
Hướng dẫn web 纠偏 |
|
Lực kéo trước khi ép 印前牵引 |
|
Nhóm in ấn 印刷组 |
|
Cung cấp mực tự động 自动上墨 |
|
Lưỡi bác sĩ đơn + Con lăn anilox bằng gốm 单刮刀+陶瓷网纹辊 |
|
Ổ đĩa bánh răng xoắn ốc 版辊斜齿轮传动
|
|
Con lăn khóa thủy lực 液压锁版 |
|
Sấy nhiều màu 色间干燥 |
|
Động cơ chính 主电机 |
|
Ổ đĩa vành đai đồng bộ 同步带传动
|
|
Chiều dài lò: 2,5m 烘箱长度 |
|
Bảng điều khiển 操作面板 |
|
Lực kéo sau khi ép 印后牵引
Xoay cánh tay căng thẳng
Cuộn dây ma sát 摩擦收卷 |
| Cấu hình nhóm in ấn | |
|
Đăng ký màu thủ công 手动套色 Con lăn tiến và lùi bằng tay 手动进退版辊 |
| Cấu hình tùy chọn | |
|
Con lăn Anilox kim loại 金属网纹辊 (Rẻ nhưng in chữ nhỏ khó) -USD600/màu
|
|
Kèm theo Doctor Blade封闭式刮墨刀 (Tốc độ in có thể đạt tới 100 m/phút) +USD900/màu
|
|
Đăng ký điện +USD500/màu
|
|
Máy ảnh +3.000 USD |
|
Máy xử lý corona thông thường 8kw +3.000 USD |
|
Bộ xử lý Corona có công suất thay đổi theo tốc độ máy +4.500 USD |
