Thông tin chi tiết sản phẩm:
|
| độ dày rạch: | 30g/m2~350g/m2 | Nguyên liệu Đường kính Unwinding: | φ1400mm |
|---|---|---|---|
| tua lại tối đa đường kính thô: | φ1000mm | Rạch Max.Width: | 30-1350mm |
| Tua lại đường kính trục không khí: | φ76mm/ 2 chiếc | rạch chính xác: | ±0,2mm |
| tốc độ rạch: | 50-400m/phút | Tổng công suất: | 26KW |
| Kích thước máy: | 4500×3200×1850mm | trọng lượng máy: | 5000kg |
| Máy cove màu: | Máy cove màu | ||
| Làm nổi bật: | Máy cuộn lại 1350mm,Máy cuộn lại cuộn băng,Máy cuộn lại 350g/M2 |
||

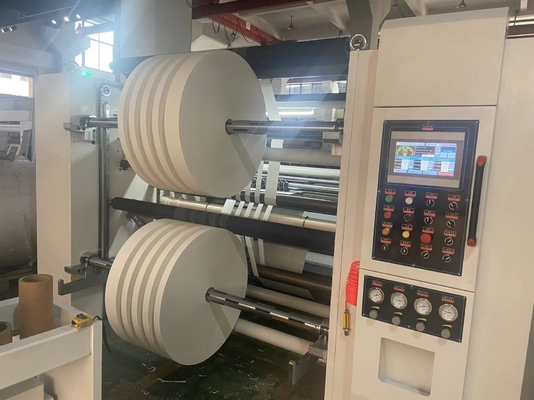

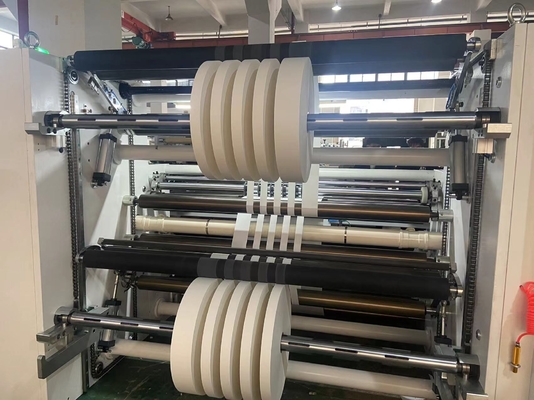

HJ—Máy phát điện 1300A
HJ—1300Amáy rạch tốc độ cao máy tính
一,用途:Phù hợp với :
30-350g/PET/PVC, nhựa dẻo, nhựa dẻo, nhựa dẻo 30-350g/ tôi2(双胶纸,纸袋纸,白板纸,特种纸,淋膜纸等),纸塑复合材料等.
Máy này phù hợp với nhiều loại giấy, chẳng hạn như 30-350g/m2, giấy & màng nhiều lớp, PET / PVC, chất kết dính, không dệt, v.v. máy cắt cuộn jumbo tốt nhất.
Ví dụ:đặc trưng:
Máy sử dụng điều khiển đồng bộ hóa ba động cơ servo, độ căng băng tự động, tua lại trung tâm và bề mặt cùng nhau;
2,本机采用变频调速,保持加速中平稳运转；
Máy sử dụng tần số điều chỉnh tốc độ, giữ cho máy chạy ổn định khi tăng tốc;
3,自动计米,自动停机,报警等功能；
số lượng bộ đếm tự động, chiều dài cố định tự động, tự động dừng máy khi có báo động, chức năng kiểm soát căng thẳng tự động, v.v.
4, Các phương án A,B, các phương án A,B
Cuộn nạp sử dụng trục không khí sử dụng 3 # (lõi ống giấy 76mm)
5, 放卷采用光电式纠边方式；
Tua lại sử dụng cách điều khiển vị trí cạnh điều khiển quang điện

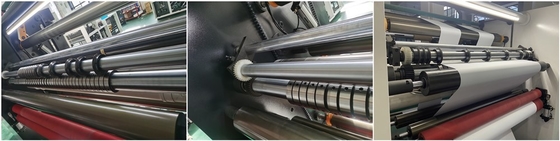

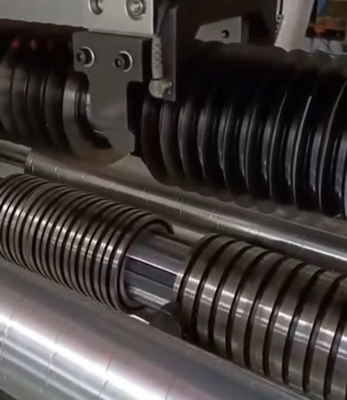

6, 圆刀纵切废边自动排放装置；
Dao tròn rạch cạnh phế thải của cuộn và nó tự động thoát ra ngoài bằng quạt

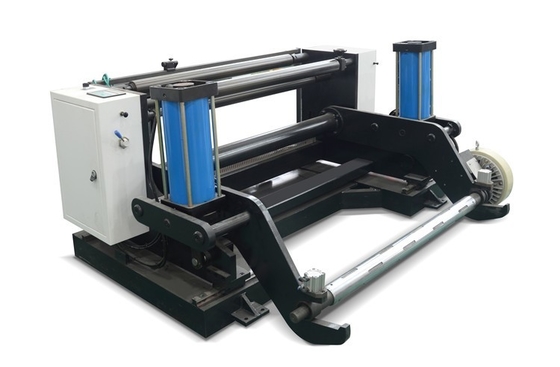

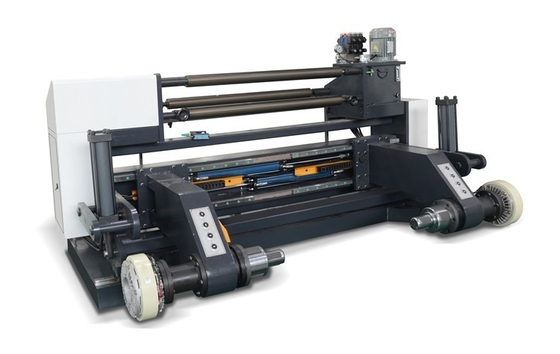

7, 自动气动式/无轴液压式放卷配置.
Trục không khí tự động / Bộ phận tháo trục thủy lực
| 机型 | Người mẫu | 1300mm |
| 分切厚度 | độ dày rạch |
30g/m2~350g/m2
|
| 原料放卷最大直径 | Nguyên liệu Đường kính Unwinding |
φ1400mm
|
| 原料收卷最大直径 | tua lại tối đa đường kính thô |
φ1000mm
|
| 分切原料最大宽度 | Rạch Max.Width |
30-1350mm
|
| 收卷气胀轴直径 | Tua lại đường kính trục không khí |
φ76mm/ 2 chiếc
|
| 分切精度 | rạch chính xác |
±0,2mm
|
| 运行速度 | tốc độ rạch |
50-400m/phút
|
| 总功率 | Tổng công suất | 26kw |
| 外型尺寸 | Kích thước máy |
4500×3200×1850mm
|
| 重量 | Trọng lượng máy | 5000kg |
| 机身颜色 | Máy cove màu | Máy cove màu |
四,机器配置:Cấu hình máy:
1. 放卷部分: 放卷配置自动式气动或选配液压无轴上料放卷结构
(2) Di chuyển xung quanh sử dụng hệ thống hiệu chỉnh kiểu tĩnh.EPC sử dụng Trung Quốc.
(3) Kiểm soát lực căng: kiểm soát lực căng sử dụng phanh 20kg (thủy lực là 10kg * 2 cái) 1 cái
(4) chiều rộng vật liệu mở rộng: 1350mm
2.主机部分:机架采用优质钢板结构
1) Bảo vệ người dùng:
2. Kỹ sư chính (Loại ma sát bề mặt): Giá đỡ sử dụng cấu trúc đúc chất lượng cao
1) Trình điều khiển và cơ chế truyền động:
(1) Cách kết hợp động cơ và tốc độ giảm tốc sử dụng cuộn Capstan
(2) Sử dụng động cơ Động cơ servo Ching (7.5KW) 1 bộ
(3) Bộ chuyển đổi tần số sử dụng thương hiệu Trung Quốc HONGYUAN 7.5kw
2) ảnh động:
2) Thiết bị kéo:
3) Giới thiệu:
3) Thiết bị rạch:
3. 收卷装置
结构方式:双气胀轴收卷结构方式同时收卷
3. Thiết bị tua lại:
Cách cấu trúc: sử dụng hai tua máy trục
(5) Đường kính tua lại tối đa: 1000mm
(6) Hai trục tua lại sử dụng thiết bị dỡ loại động cơ tự động dạng 1 bộ
5.控制部分:Đường điều khiển:
采用连体式控制柜和配电箱集中控制 1套
6.配套设施:(用户自行负责)
Đó là hộp điều khiển điện và nguồn điện cùng nhau trên máy 1 bộ
6. Thiết bị bổ sung: (người mua chịu trách nhiệm về nó)
汇总电器表格主要配置:
| hệ thống PLC | hệ thống PLC | 德国西门子 | Siemens Đức |

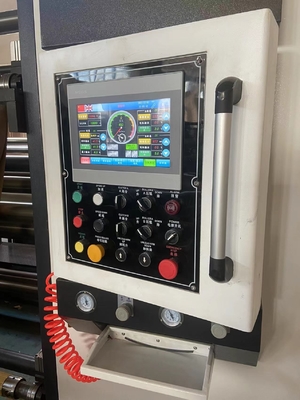

| 触控屏 | màn hình điều khiển | 台湾威伦 7寸 | Trung Quốc Đài LoanWeinXem |
| 牵引主电机 | động cơ chính | 国产上海丹马伺服电机7.5KW | Trung Quốc shanghai danma servo 1 bộ |
| 收卷电机 | động cơ tua lại | 国产上海丹马伺máy phát điện 7.5KW 两台 | Trung Quốc thượng hải danma servo2sets |
| 变频器 | biến tần | 中国宏远 | Trung QuốcHONGYUAN 3台 |
| 收卷气涨轴 | cuộn lại trục không khí | 3 người lái xe | 3" trục không khí 2 chiếc |
| 放卷架 | bộ phận tháo gỡ | 气动式3英寸气涨轴 | trục không khí 3" 1 |
| 纠偏系统 | EPC | 国产定制型 | Trung Quốc |
| hệ thống PLC | Chức năng PLC | 自动计数,设定米数停机 | máy đếm tự động |
| 电气类 | điện |
法国施耐德,正泰
|
Pháp, Schneider; Trung Quốc Chint
|
