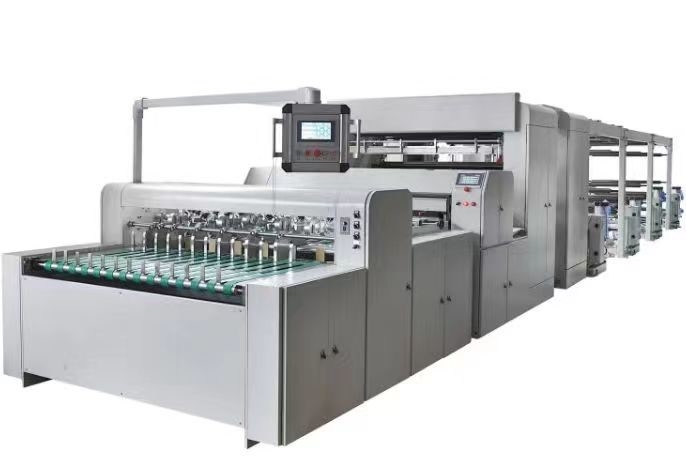

2, Mô tả chức năng của từng bộ phận:

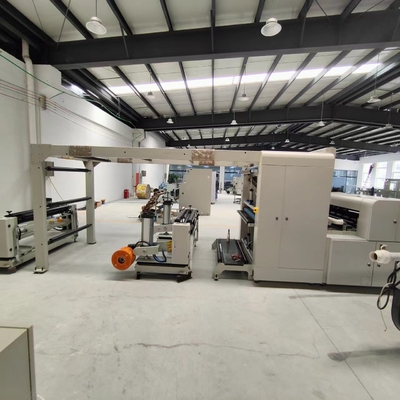

1. Phần thư giãn:
1. Việc tháo gỡ sử dụng đỉnh hình nón thủy lực không trục, thuận tiện cho hoạt động của một người.Sử dụng dạng đỉnh hình nón đặc biệt, nó không làm hỏng thành trong của lõi ống.Các thiết bị khóa tay áo mở rộng cơ học 3 inch và 6 inch rất chắc chắn và bền bỉ.Các tay kẹp bên trái và bên phải được điều khiển bằng thủy lực bởi một ray dẫn hướng tuyến tính có rãnh khớp nối.Hai xi lanh kẹp thủy lực, từ trái sang phải, tách biệt đồng thời, giúp thao tác kẹp cực kỳ thuận tiện.
2. Hai xi lanh dầu bốc dỡ trợ lực thủy lực chịu được trọng lượng 3 tấn nguyên liệu, tiết kiệm nhân lực, rút ngắn thời gian bốc dỡ.
3. Công tắc tiệm cận ở trục truyền động tháo cuộn tự động phát hiện đường kính cuộn tháo và không cần nhập độ dày vật liệu.Đường kính tháo cuộn còn lại có thể được đặt để tự động giảm tốc độ và dừng lại, giúp dễ dàng nhận cuộn vật liệu tiếp theo.Căng thẳng tháo gỡ áp dụng chế độ điều khiển độ căng côn tự động vòng kín cảm biến thông qua PLC của Siemens.
4. Được trang bị cơ cấu điều chỉnh gờ nhả và siết thủ công, với phạm vi điều chỉnh ± 20mm.
5. Vật liệu được tự động hiệu chỉnh bằng hệ thống hiệu chỉnh độ lệch tự động.Toàn bộ khung sử dụng chuyển động trái và phải của loại ray dẫn hướng, và bộ phận chuyển động sử dụng thanh vít có ren, được mô tơ servo đẩy sang trái và phải để đạt được hiệu chỉnh độ lệch tự động.
8. Việc tháo gỡ sử dụng phanh khí nén.
Nó nên được điều khiển bởi van tỷ lệ chính xác SMC.
4, Phần dẫn chương trình:
1. Giá đỡ sử dụng vật đúc chất lượng cao 80 # trong cấu trúc khung và toàn bộ máy được hỗ trợ bởi các ống thép rỗng liền mạch.Các thanh ngang và thanh thẳng được phân đoạn ở giữa dễ dàng tháo lắp và vận chuyển.
2. Máy chủ sử dụng sự kết hợp giữa động cơ servo và tỷ lệ tốc độ bánh xe đồng bộ để truyền.
3. Thiết bị kéo sử dụng lực kéo chủ động và phương pháp nén khí nén.Động cơ servo điều khiển con lăn gương để kéo chủ động.
4. Toàn bộ máy sử dụng điều khiển động cơ servo vòng kín.

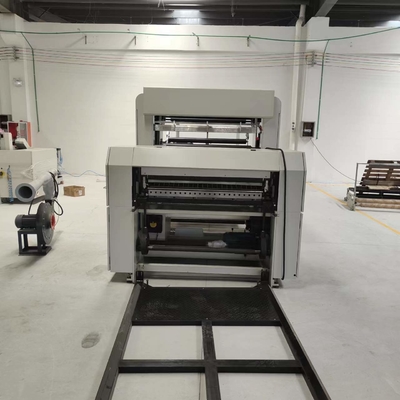

5, Phần cuộn lên:
1. Cuộn dây sử dụng cấu trúc kép của cuộn dây bề mặt và cuộn dây trung tâm, với cuộn dây phía trước và phía sau ở dạng cuộn dây trục A/B.Động cơ điều khiển bộ giảm tốc thành gió (hoặc cũng có thể tua lại một trục)
2. Cánh tay cơ khí quanh co sử dụng dạng cấu trúc đường ray dẫn hướng tuyến tính có rãnh dovetail nhập khẩu
3. Nguyên lý dạng dây quấn bề mặt, trục dây quấn được gắn chặt vào trục thép để quấn đồng bộ (trục thép được dẫn động thụ động)
4. Mỗi trục cuộn dây được điều khiển bởi một động cơ servo 15kw và độ căng của cuộn dây được điều chỉnh dựa trên đường kính cuộn dây vật liệu hiện tại bằng bộ chuyển đổi tần số điều khiển tự động PLC của Siemens để điều chỉnh độ căng của trục giãn nở, do đó không có yếu tố độ dày trong nhiều vật liệu cắt và tất cả các mặt cuối của cuộn dây đều phẳng.
Độ phẳng của bề mặt đĩa được lựa chọn tự do bằng cách chuyển đổi giữa áp suất khí nén và áp suất trọng lượng bản thân, đồng thời có thể kiểm soát được độ kín của các lớp bên trong và bên ngoài của cuộn thành phẩm.Khi đường kính cuộn dây tiếp tục tăng, Siemens sẽ tự động điều khiển tốc độ của động cơ servo cuộn dây bằng PLC, giúp kéo dài đáng kể tuổi thọ của động cơ servo.
5. Khi cần cuộn lại một trục, cũng có thể chọn lực căng trục đầy đủ trên màn hình cảm ứng và mô tơ servo cuộn dây được sử dụng làm chế độ điều khiển hình nón quay.
6. Hình thức cuộn và dỡ hàng: dỡ tải tự động thủy lực
7. Thiết bị tái chế cạnh thải: Thiết bị thu gom cạnh thu gom các cạnh thải
