3, Mô tả chức năng của từng bộ phận:

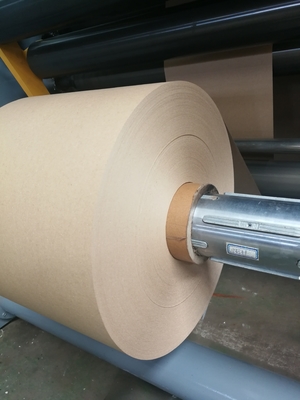

1. Bộ phận tháo cuộn:
1. Việc tháo gỡ sử dụng giá nạp khí nén không trục, thuận tiện cho hoạt động của một người.Áp dụng dạng trục bơm hơi đặc biệt nên không làm hỏng thành trong của lõi ống.
2. Có ba chế độ để tự do chuyển đổi lực căng khi tháo cuộn: chế độ điều khiển lực căng tự động vòng kín tự động cảm biến áp suất, chế độ kiểm soát lực căng liên tục tự động vòng hở không có cảm biến áp suất và lực căng thủ công.
3. Đường kính tháo cuộn được tự động phát hiện bởi công tắc tiệm cận ở trục truyền động tháo cuộn mà không cần nhập độ dày vật liệu.Đường kính cuộn còn lại có thể được đặt để tự động giảm tốc độ và dừng lại, thuận tiện cho việc nhận cuộn tiếp theo.
4. Được trang bị cơ cấu điều chỉnh gờ nhả và siết thủ công, với phạm vi điều chỉnh ±10mm.
5. Hệ thống hiệu chỉnh độ lệch tự động sẽ tự động hiệu chỉnh mép của phim hoặc giấy.
II.Cục kéo:
1. Con lăn kéo được điều khiển bởi động cơ servo 5,5KW.
III.Thiết bị tái chế cạnh chất thải:
Sử dụng quạt để thổi các chất thải và phế liệu ra ngoài, khách hàng sẽ trang bị thùng lưới để thu gom.
4. Cơ chế cuộn dây: (Việc xả thành phẩm bên trái hoặc bên phải do khách hàng xác định khi đặt hàng)

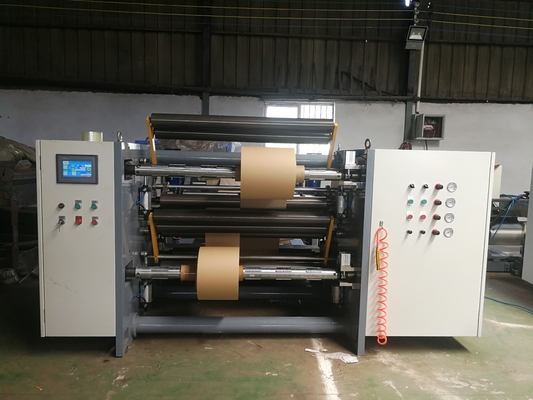

1. Sử dụng cả trục trên và trục dưới để cuộn vật liệu cắt một cách độc lập.
2. Có một động cơ servo 5,5KW với trục giãn nở khí nén cho trục cuộn dây trên và dưới.Lực căng của cuộn dây được điều khiển tự động bởi PLC dựa trên đường kính cuộn dây hiện tại, do đó không có yếu tố độ dày vật liệu khi cắt nhiều khe.Tất cả các mặt cuối của cuộn dây đều phẳng và độ phẳng của bề mặt đĩa được lựa chọn tự do bởi con lăn áp suất khí nén và con lăn áp suất tự trọng để cắt.Độ kín của các lớp bên trong và bên ngoài của cuộn thành phẩm có thể kiểm soát được, đây là phương pháp cuộn xoắn ốc.Khi đường kính cuộn dây tiếp tục tăng, PLC sẽ tự động điều khiển tốc độ của động cơ servo cuộn dây giảm xuống.
6. Dao rạch sử dụng dao tròn để rạch (6 cặp), với dao hơi tùy chọn (320 nhân dân tệ mỗi chiếc)
