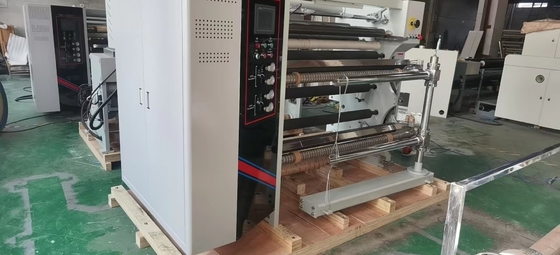

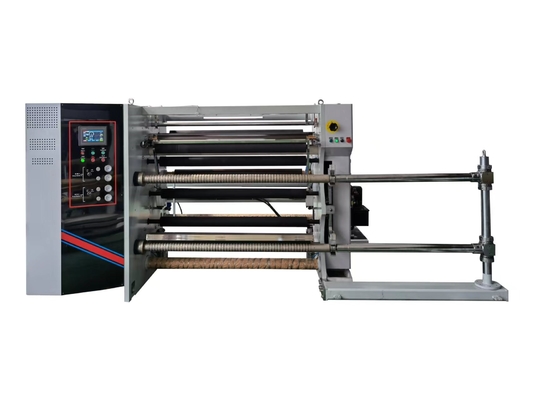

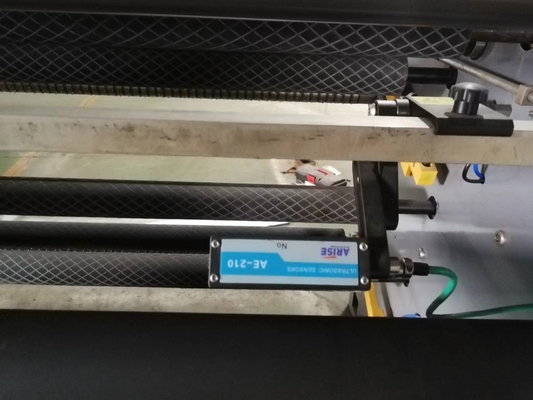

Máy rạch căng hoàn toàn tự động ba servo HJ-C1400- III
1, Các chỉ số thông số:
1. Loại vật liệu: in PET, BOPP, BOF, PE, OPP và các vật liệu dạng cuộn khác;
2. Độ dày vật liệu: 0,012-0,5mm (phim)
3. Chiều rộng lớn nhất của nguyên liệu: 1400mm
4. Chiều rộng bề mặt cuộn: 1450mm
5. Chiều rộng cắt: 20-1400mm
6. Lõi ống guồng: ống giấy 3"; sử dụng 2 trục trượt Duluo
7. Đường kính tối đa của cuộn dây: 600mm
8. Tốc độ tối đa: 450 mét/phút
9. Tốc độ cắt: 10-400 mét/phút
10. Tổng nguồn điện: 12KW
11. Tổng trọng lượng: xấp xỉ 4200kg
12. Kích thước ngoài: dài 2414, rộng 3890, cao 1720mm
| Phần tên |
đặc điểm kỹ thuật và mô hình |
con số |
thương hiệu |
| 45 # khung thép |
Lưới panel tường dày 40mm |
1 cặp |
|
| trục trượt 3 inch |
Mạ La |
2 miếng |
|
| Thanh kéo chính |
φ100*1450mm |
1cái |
|
| Con lăn cao su lực kéo chính polyurethane |
φ100*1450mm |
7miếng |
|
| Con lăn dẫn hướng nhôm cứng |
Φ90*1450mm |
6miếng |
|

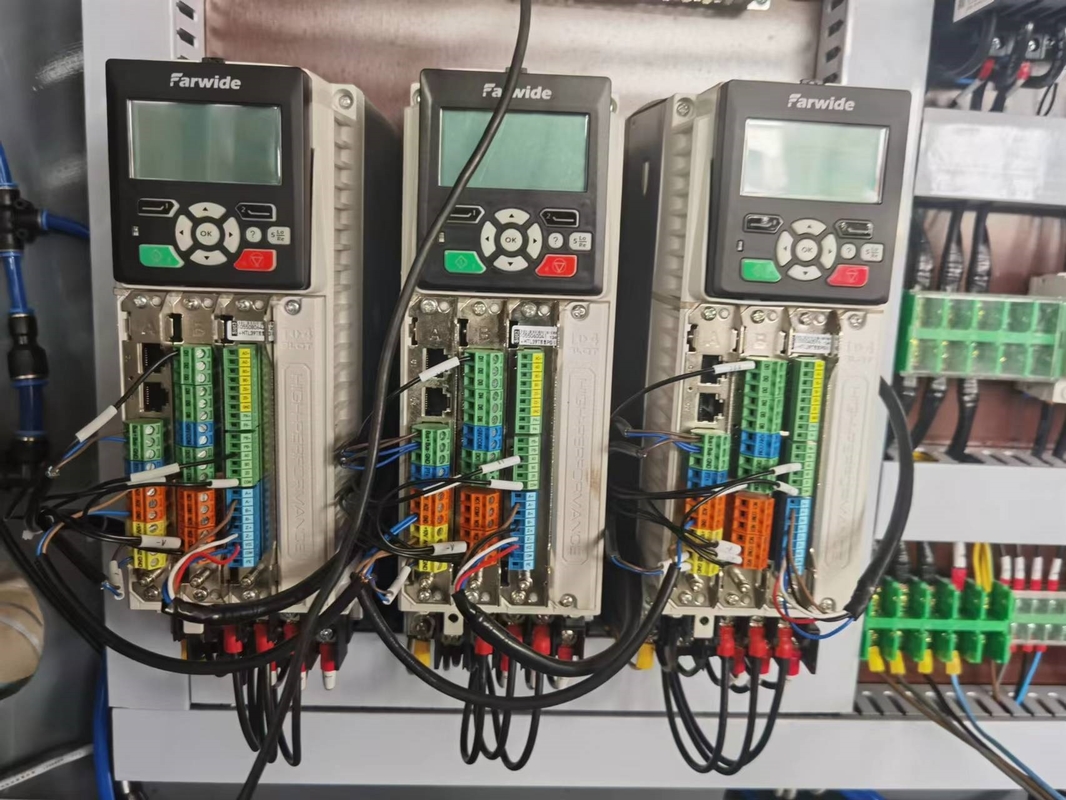

| quanh co servo |
3.7KW |
2bộ |
khoa làm đẹp |
| lực kéo servo |
3.7KW |
1bộ |
khoa làm đẹp |
| lái xe |
3,7kw |
3các đơn vị |
Hồng Nguyên Thâm Quyến |
| Quạt cạnh thổi chất thải |
1,5KW |
1đơn vị |
vô tích |
| Ổ đỡ trục |
|
1lô hàng |
nhân sự |
| linh kiện khí nén |
|
1lô hàng |
|
| Cắt bằng dao thẳng |
|
6 đôi |
|
| Bộ điều khiển lập trình Master PLC |
CPU224XP |
1 miếng |
Siemens |
| Màn hình cảm ứng màu trung thực 7 inch |
TPC1061Ti |
1 miếng |
Bắc Kinh Kunlun Tongshi |
| công tắc tiệm cận |
|
1 miếng |
Nhật Bản OMRON |
| Thiết bị điện áp thấp |
|
1 mẻ |
người bắn tỉa |
| chuyển đổi cung cấp điện |
S100-24 |
1 miếng |
ý tốt |
3, Mô tả chức năng của từng bộ phận:
1. Bộ phận sức kéo:
1. Con lăn kéo được điều khiển bởi động cơ servo 3,7KW.
2. Thiết bị tái chế cạnh chất thải:
Sử dụng quạt để thổi các chất thải và phế liệu ra ngoài, khách hàng sẽ trang bị thùng lưới để thu gom.
3. Cơ chế cuộn dây: (Đầu bên trái hoặc bên phải của thành phẩm do khách hàng xác định khi đặt hàng)
1. Vật liệu cắt được quấn độc lập bằng cả trục trên và trục dưới, và dao rạch sử dụng dao tròn để rạch (6 cặp)
2. Mỗi trục cuộn dây trên và dưới đều có một động cơ servo 3,7KW với trục giãn nở khí nén.Lực căng của cuộn dây được điều khiển tự động bởi Siemens PLC dựa trên đường kính cuộn dây hiện tại, đảm bảo rằng vật liệu hoàn thiện được cắt gọn gàng khi cắt nhiều khe.Tất cả các mặt cuối của cuộn dây đều phẳng và độ phẳng của bề mặt đĩa được lựa chọn tự do bởi con lăn áp suất khí nén và con lăn áp suất tự trọng để cắt.Độ kín của các lớp bên trong và bên ngoài của cuộn thành phẩm có thể kiểm soát được, đây là phương pháp cuộn xoắn ốc.Khi đường kính cuộn dây tiếp tục tăng, PLC sẽ tự động điều khiển tốc độ của động cơ servo cuộn dây giảm xuống.
5. Thiết bị xả
Áp dụng cấu trúc cho ăn tự động thủy lực không trục được kết nối
(1) 1 bộ động cơ hiệu chỉnh tương tự
(2) Thanh dẫn hướng 35 kiểu 4 miếng
(3) Một cặp thép chất lượng cao được sử dụng cho cổng vòm tưởng niệm dày 40
(4) 1 cặp tay đòn nâng
(5) Xi lanh 140X63 1 cặp
(6) Phanh xả sử dụng một cặp phanh hơi

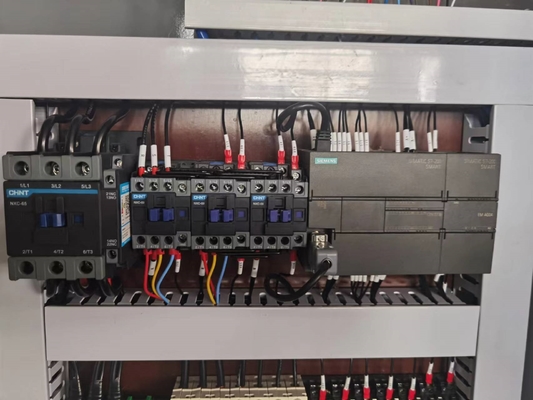

thiết bị điện thông qua
Tập đoàn Chint được sử dụng cho các thiết bị điện hạ thế, Snyder được sử dụng cho công tắc nút, Siemens được sử dụng cho PLC và hệ điều hành của toàn bộ máy được điều khiển
