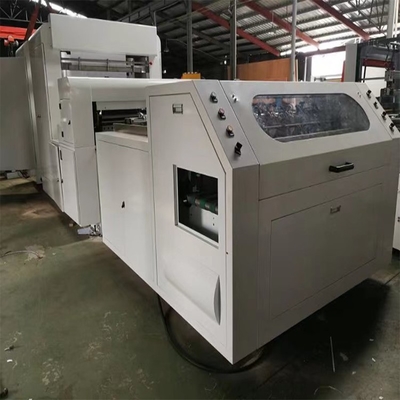

Máy cắt chéo máy tính HJ-1400 Tốc độ cao với điều khiển động cơ Servo Cắt rạch 1400mm để cắt giấy a4

Máy cắt chữ thập tốc độ cao máy tính HJ-1400

Máy cắt chéo máy tính HJ-1400 Tốc độ cao với điều khiển động cơ Servo Cắt rạch 1400mm để cắt giấy a4

Hiệu suất và đặc điểm:

Máy này phù hợp để cắt các vật liệu đóng gói dạng trống lớn như các loại giấy, keo tự dính, giấy nhựa tổng hợp và vải không dệt.Máy này sử dụng điều khiển động cơ servo để cắt chiều dài cố định.Hệ thống truyền dẫn sử dụng điều khiển tập trung như cảm biến khí nén và quang điện.Máy này tích hợp ánh sáng, điện và khí đốt, với hoạt động đơn giản, độ chính xác cắt cao, ổn định cơ học và tiếng ồn thấp.(Tùy chọn cho nạp liệu bằng khí nén) Điều chỉnh tốc độ biến tần của động cơ, đếm tự động, tắt báo động, chức năng điều chỉnh độ căng tự động của côn bột từ.Nó hiện là một thiết bị lý tưởng để cắt cuộn quy mô lớn chất lượng cao ở Trung Quốc

Đặc trưng:

1. Điều chỉnh tốc độ tần số biến đổi của máy chủ, hệ thống điều khiển màn hình cảm ứng Panasonic PLC, đếm tự động, cài đặt độ dài tự động, báo động đỗ xe, điều khiển tự động và các chức năng khác

2. Khung sử dụng cấu trúc tấm thép 16mm, bệ lưỡi cắt ngang sử dụng cấu trúc đúc nặng và con lăn dẫn hướng sử dụng con lăn dẫn hướng hợp kim nhôm xử lý cân bằng động

3. Lực kéo định vị truyền động sử dụng cấu trúc trục truyền động của hệ thống servo và phương pháp kéo cấp liệu là trục cao su kéo dẫn động bánh xích truyền động bằng động cơ

4. Máy này là một thiết bị cắt chéo trực tuyến lý tưởng với độ chính xác cao và tốc độ nhanh

1, Thông số kỹ thuật chính:

2. Phần dẫn chương trình

(5) Giá đỡ sử dụng kết cấu thép tấm chất lượng cao 16 #

1) Thiết bị kéo:

(1) Loại kết cấu: loại nén thụ động lực kéo chủ động

(2) Cơ sở lực kéo thông qua cấu trúc đúc (1 bộ)

(3) Con lăn kéo sử dụng con lăn cao su (quy cách: 6 miếng) φ 85 × 1150mm)

(4) Phương pháp nén thông qua điều khiển xi lanh

(5) Con lăn dẫn hướng truyền động sử dụng con lăn dẫn hướng bằng nhôm (quy cách: 12 miếng) φ 75 × 1150mm)

(6) Con lăn dẫn hướng truyền động có thể được kéo căng lên và xuống để điều chỉnh

(7) Động cơ sử dụng động cơ biến tần không đồng bộ ba pha 1,5KW (Shanghai Dedong) (1 bộ)

(8) Bộ biến tần thông qua Geetyco 1.5kw (1 chiếc)

(9) Việc cấp liệu thông qua cơ chế cánh tay nổi để lưu trữ và đệm vật liệu.

(10) Lực căng lên xuống nổi áp dụng phương pháp kéo khí nén

(11) Con lăn dẫn hướng nổi: con lăn dẫn hướng bằng nhôm (quy cách: 12 miếng) φ 75 × 1150mm)

(12) Toàn bộ cơ chế cấp liệu được điều khiển thông minh bằng các cảm biến dịch chuyển.

2) Cơ chế cho ăn:

1. Tích cực áp dụng phương pháp định vị điều khiển servo

Động cơ servo Inviton 4.4kw, trình điều khiển (1 bộ)

3. Toàn bộ hệ thống điều khiển công nghiệp áp dụng phương pháp điều khiển hệ thống điều khiển công nghiệp kỹ thuật số: động cơ chính điều khiển định vị con lăn hoạt động

4. Việc truyền tải thông qua cơ cấu truyền động bánh đai và bánh xe đồng bộ

5. Con lăn nạp sử dụng cấu trúc con lăn cao su trơn

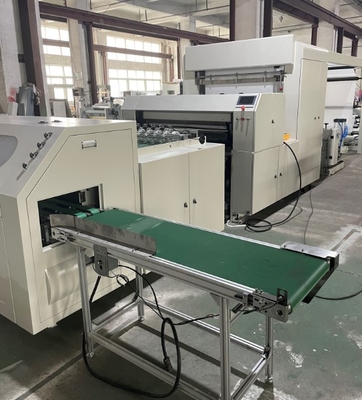

6. Sử dụng băng chuyền vận chuyển đến khu vực phân loại

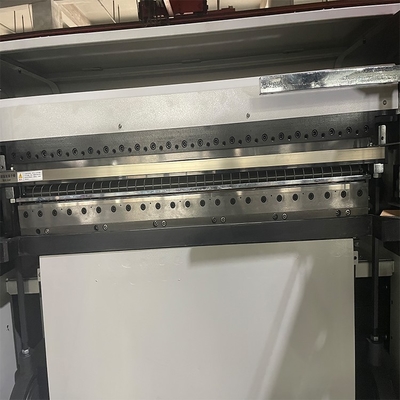

3) Thiết bị cắt:

(1) Phương pháp cắt: dao dưới cố định, dao trên chủ động cắt

(2) Bàn cắt sử dụng cấu trúc nặng đúc:

(3) Ray dẫn hướng tuyến tính (2 cặp)

(4) Thùng chứa dầu (2 cái)

(5) Dầu bôi trơn có thể được tái chế

(6) Dao tròn trên và dưới được làm bằng dụng cụ cắt thép cân bằng nhập khẩu (6 cặp)

(7) Dao (quy cách dày × rộng × Dài: 15 × 80 × 1150mm (Liên doanh Thượng Hải) (2 cặp)

(8) Chế độ vận hành: Điều chỉnh thủ công vị trí dao tùy ý

(9) Chế độ truyền chính: Truyền động cơ chính được khớp với hộp số để điều khiển liên kết bánh xe lệch tâm và thanh kết nối chuyển động tịnh tiến để di chuyển dụng cụ cắt

(10) Động cơ chính sử dụng động cơ điều khiển tốc độ tần số thay đổi ở Thượng Hải (1.5kw)

(11) Bộ biến tần sử dụng Geetyco (1,5kw 1 chiếc)

(12) Hộp số sử dụng cơ chế truyền bánh xe đồng bộ

(13) Bánh xe lệch tâm (2 bộ)

(14) Thanh nối (2 cái)

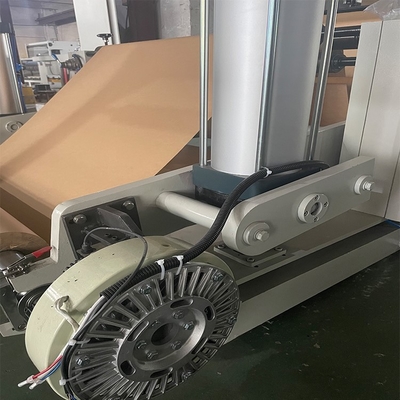

(15) Thiết bị xả nguyên liệu;Cấp khí nén với giá xả trục, cấu hình tiêu chuẩn;1 bộ trục giãn nở khí nén 1100, 2 xi lanh 160*300, 1 bộ bột từ 10kg, 1 bộ hệ thống chỉnh lệch, tổng cộng 1 bộ

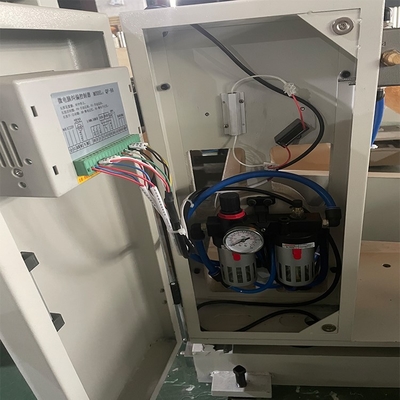

3. Phần điều khiển điện: (Điều khiển và máy chủ được kết nối song song) Toàn bộ máy sử dụng hệ thống điều khiển công nghiệp PLC của Panasonic và màn hình cảm ứng được điều khiển bởi Weilun Đài Loan

(1) Hệ thống điều khiển của máy này được điều khiển bởi máy chủ.

(2) Điều khiển máy chủ: bao gồm điều khiển động cơ chính, điều khiển lực kéo, điều khiển cấp liệu và điều khiển cắt.

(3) Điều khiển nổi: Với dải tốc độ rộng, nó có hiệu suất tốt ở cả tốc độ thấp và tốc độ cao.

(4) Trang bị đồng hồ đo đếm điện tử;Tắt báo động;Tự động cố định độ dài, chức năng điểm vào và điểm ra.

(5) Các thành phần điện trên được chọn từ Chint;Công tắc được chọn từ thương hiệu Schneider

4. Phương tiện hỗ trợ: (người sử dụng chịu trách nhiệm)

(1) Nguồn điện: công tắc không khí ba pha bốn dây: điện áp 380V/50Hz
