Thông tin chi tiết sản phẩm:
|
| Loại vật liệu: | PET、BOPP、BOF、PE、In OPP và các vật liệu dạng cuộn khác; | độ dày vật liệu: | 30-450g (giấy) |
|---|---|---|---|
| Chiều rộng tối đa của nguyên liệu: | 1300mm | Chiều rộng bề mặt cuộn: | 1350mm |
| chiều rộng cắt: | 20-1300mm | Lõi ống cuộn: | Ống giấy 3", sử dụng 2 trục giãn nở khí Duluo |
| Đường kính tối đa của cuộn dây: | 800mm | Tốc độ tối đa: | 450 mét/phút |
| tốc độ rạch: | 10-400 mét/phút | Tổng công suất cung cấp điện: | 12KW |
| Tổng khối lượng: | 4200kg | Kích thước tổng thể: | Chiều dài 2414, chiều rộng 3890 và chiều cao 1720mm |
| độ dày: | 0,012-0,5mm (màng) | ||
| Làm nổi bật: | Máy rạch cuộn căng thẳng tự động,máy rạch cuộn vải không dệt,máy rạch căng 1300mm |
||
Máy rạch căng hoàn toàn tự động ba servo HJ-C1300- III
máy rạch căng tự động
1, Các chỉ số thông số:
1. Loại vật liệu: cuộn giống như các vật liệu như keo tự dính, giấy, vải không dệt, composite in, v.v.;
2. Độ dày vật liệu;30-450g (giấy)
3. Chiều rộng lớn nhất của nguyên liệu: 1300mm
4. Chiều rộng bề mặt cuộn: 1350mm
5. Chiều rộng cắt: 15-1300mm
6. Lõi ống guồng: ống giấy 3", sử dụng 2 trục giãn nở khí Duluo
7. Đường kính tối đa của cuộn dây: 1000mm
8. Tốc độ tối đa: 600 mét/phút
9. Tốc độ cắt: 10-600 mét/phút
10. Tổng nguồn điện: 25KW
11. Tổng trọng lượng: xấp xỉ 5400kg
12. Kích thước bên ngoài: chiều dài 3600, chiều rộng 2650 và chiều cao 1950mm
| Phần tên | đặc điểm kỹ thuật và mô hình | Số lượng | thương hiệu |
| 45 # khung thép | Lưới panel tường dày 40mm | 1 cặp | |
| Trục bơm hơi 3 inch | Mạ La | 2 miếng | |
| Con lăn lực kéo chính thanh thép mạ | φ 200 * 1350mm | 1 miếng | |
| Con lăn cao su lực kéo chính polyurethane | φ 180 * 1350mm | 1 miếng | |
| Con lăn dẫn hướng nhôm cứng | Φ 125 * 1350mm | 10 miếng | |
| quanh co servo | 7,5KW | 2 bộ | khoa làm đẹp |
| lực kéo servo | 7,5KW | 1 bộ | khoa làm đẹp |
| lái xe | 7,5KW | 3 đơn vị | |
| Quạt cạnh thổi chất thải | 1,5KW | 1 đơn vị | vô tích |
| Ổ đỡ trục | 1 mẻ | nhân sự | |
| linh kiện khí nén | 1 mẻ | ||
| Con dao tròn thông qua | 8 đơn vị | Hồng Nguyên Thâm Quyến | |
| Bộ điều khiển lập trình Master PLC | CPU224XP | 1 miếng | Siemens |
| Màn hình cảm ứng màu trung thực 10 inch | TPC1061Ti | 1 miếng | Bắc Kinh Kunlun Tongshi |
| công tắc tiệm cận | 1 miếng | Nhật Bản OMRON | |
| Thiết bị điện áp thấp | 1 mẻ | người bắn tỉa | |
| chuyển đổi cung cấp điện | S100-24 | 1 miếng | ý tốt |
3, Mô tả chức năng của từng bộ phận:
1. Bộ phận sức kéo:
1. Con lăn kéo được điều khiển bởi động cơ servo 7,5KW.
2. Thiết bị tái chế cạnh chất thải:
Sử dụng quạt để thổi các chất thải và phế liệu ra ngoài, khách hàng sẽ trang bị thùng lưới để thu gom.
III.Cơ chế cuộn dây: (việc dỡ thành phẩm được hoàn thành bằng máy móc)
1. Vật liệu cắt được quấn độc lập bằng cả trục trên và trục dưới, và dao rạch sử dụng dao tròn để rạch (8 cặp)
2. Mỗi trục cuộn dây trên và dưới đều có một động cơ servo 7,5KW với trục giãn nở khí nén.Lực căng của cuộn dây được điều khiển tự động bởi Siemens PLC dựa trên đường kính cuộn dây hiện tại, đảm bảo rằng vật liệu hoàn thiện được cắt gọn gàng khi cắt nhiều khe.Tất cả các mặt cuối của cuộn dây đều phẳng và độ phẳng của bề mặt đĩa được lựa chọn tự do bởi con lăn áp suất khí nén và con lăn áp suất tự trọng để cắt.Độ kín của các lớp bên trong và bên ngoài của cuộn thành phẩm có thể kiểm soát được, đây là phương pháp cuộn xoắn ốc.Khi đường kính cuộn dây tiếp tục tăng, PLC sẽ tự động điều khiển tốc độ của động cơ servo cuộn dây giảm xuống.
5. Thiết bị xả
Áp dụng cấu trúc cho ăn tự động thủy lực không trục
(1) Một cặp khung xả
(2) 1 bộ động cơ hiệu chỉnh tương tự
(3) Ray dẫn hướng 35 mẫu 8 miếng
(4) Một cặp thép chất lượng cao được sử dụng cho cổng vòm tưởng niệm dày 40
(5) 1 cặp tay đòn nâng
(6) Xi lanh 4 đôi
(7) 1 cặp nón đỉnh không trục
(8) Phanh hơi 1 cặp
thiết bị điện thông qua
Tập đoàn Chint được sử dụng cho các thiết bị điện hạ thế, Snyder được sử dụng cho công tắc nút, Siemens được sử dụng cho PLC và hệ điều hành của toàn bộ máy được điều khiển
4, Vị trí bộ phận máy

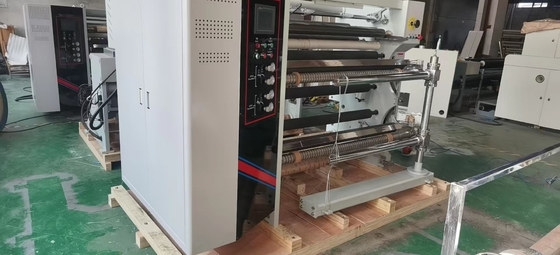

ngoại hình tổng thể

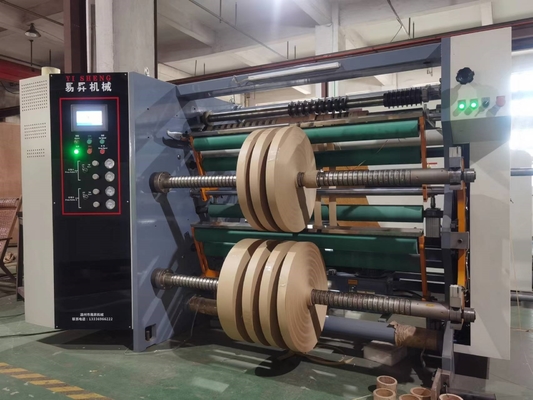

Đường kính cuộn trung tâm trên và dưới 1000mm
Nâng hạ tự động không trục bằng thủy lực, sắp xếp vật liệu tiết kiệm nhân công và vận hành đơn giản

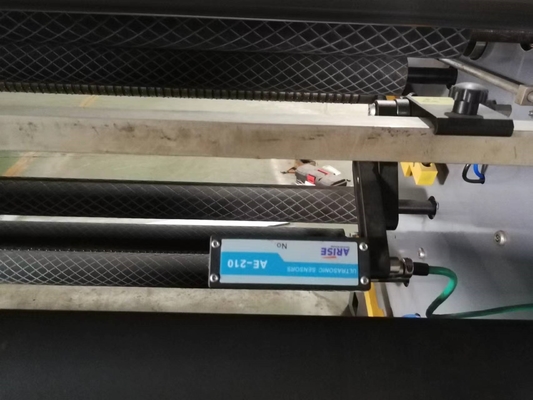

Cảm biến chất lượng cao căn chỉnh vải và làm phẳng vật liệu
Thiết bị dao tròn, hoặc thiết bị dao khí, tùy chọn
Chức năng kiểm soát căng thẳng

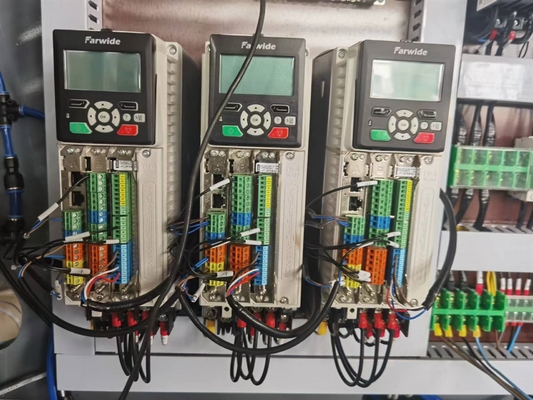

Chức năng thiết bị động cơ servo

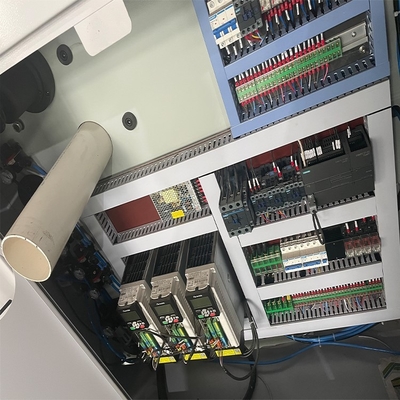

Hộp phân phối kết nối chính
Dỡ hàng bằng bộ giảm tốc
Drive thông qua Hongyuan
PLC thông qua Siemens từ Đức
Đếm đồng hồ tự động, đỗ xe báo động, điều khiển tự động và các chức năng khác

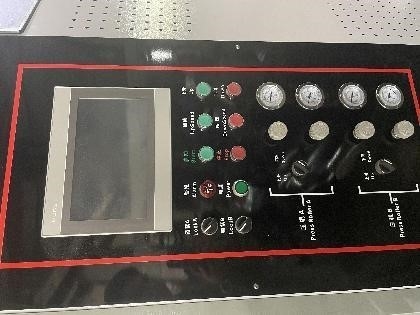

Màn hình cảm ứng 10 inch, trạng thái kết nối Kunlun
