Thông tin chi tiết sản phẩm:
|
| Loại vật liệu: | Vật liệu cán PET、BOPP、BOF、PE、OPP | độ dày vật liệu: | 0,012-0,5mm (màng) |
|---|---|---|---|
| Chiều rộng tối đa của nguyên liệu: | 1400mm | Chiều rộng bề mặt cuộn: | 1150mm |
| chiều rộng cắt: | 10-1100mm | Lõi ống cuộn: | 3 ống giấy |
| Đường kính tối đa của cuộn dây: | 600mm | Tốc độ tối đa: | 300 mét/phút |
| tốc độ rạch: | 10-300 mét/phút | Tổng công suất cung cấp điện: | 12,5kw |
| Tổng khối lượng: | 4200kg | Kích thước tổng thể: | Chiều dài 3200, chiều rộng 2600 và chiều cao 1500mm |
| Làm nổi bật: | Máy rạch căng hoàn toàn tự động,máy rạch tốc độ cao 0,5mm |
||

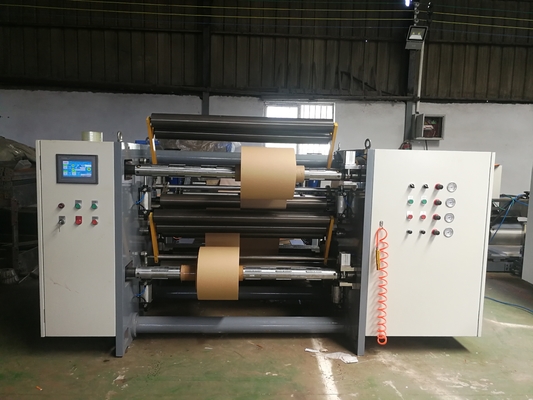

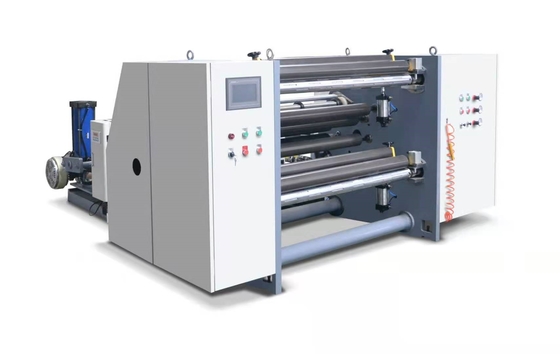

Máy rạch căng hoàn toàn tự động ba servo HJ-D1100- III
1, Các chỉ số thông số:
1. Loại vật liệu: PET, BOPP, BOF, PE, OPP và các loại vật liệu cán khác;
2. Độ dày vật liệu: 0,012-0,5mm (màng);30-450g (giấy)
3. Đường kính tối đa của nguyên liệu: 1400mm
4. Lõi ống nguyên liệu: ống giấy 3"
5. Chiều rộng tối đa của nguyên liệu: 1100mm
6. Chiều rộng bề mặt cuộn: 1150mm
7. Chiều rộng cắt: 10-1100mm
8. Lõi ống guồng: ống giấy 3”;
9. Đường kính tối đa của cuộn dây: 600mm
10. Tổng hành trình điều chỉnh độ lệch: 150mm
11. Tốc độ tối đa: 300 mét/phút
12. Tốc độ cắt: 10-300 mét/phút
13. Tổng nguồn điện: 12,5KW
14. Tổng trọng lượng: xấp xỉ 4200kg
15. Kích thước ngoài: dài 3200, rộng 2600, cao 1500mm
| Phần tên | đặc điểm kỹ thuật và mô hình | Số lượng | thương hiệu |
| 45 # khung thép | Lưới panel tường dày 40mm | 1 cặp | |
| Trục bơm hơi 3 inch | 2 miếng | ||
| Thanh kéo chính | φ 120 * 1150mm | 1 miếng | |
| Con lăn cao su lực kéo chính polyurethane | φ 120 * 1150mm | 1 miếng | |
| Con lăn dẫn hướng nhôm cứng | Φ 75 * 1150mm | 13 cái | |
| quanh co servo | 3.7KW | 2 bộ | khoa làm đẹp |
| lực kéo servo | 3.7KW | 1 bộ | khoa làm đẹp |
| Phanh bột từ được sử dụng để tháo gỡ | 20kg | 1 đơn vị | |
| Quạt cạnh thổi chất thải | 1.1KW | 1 đơn vị | vô tích |
| Ổ đỡ trục | 1 mẻ | nhân sự | |
| linh kiện khí nén | 1 mẻ | ||
| drvie | 3.7KW | 3 đơn vị | Hồng Nguyên Thâm Quyến |
| Siêu âm hiệu chỉnh độ lệch | 1 bộ | con dơi | |
| Bộ điều khiển lập trình Master PLC | CPU224XP | 1 miếng | Siemens |
| Màn hình cảm ứng màu trung thực 7 inch | TPC1061Ti | 1 miếng | Bắc Kinh Kunlun Tongshi |
| công tắc tiệm cận | 1 miếng | Nhật Bản OMRON | |
| Thiết bị điện áp thấp | 1 mẻ | người bắn tỉa | |
| chuyển đổi cung cấp điện | S100-24 | 1 miếng | ý tốt |
3, Mô tả chức năng của từng bộ phận:
1. Bộ phận tháo cuộn:
1. Việc tháo gỡ sử dụng giá nạp khí nén không trục, thuận tiện cho hoạt động của một người.Áp dụng dạng trục bơm hơi đặc biệt nên không làm hỏng thành trong của lõi ống.
2. Có ba chế độ để tự do chuyển đổi lực căng khi tháo cuộn: chế độ điều khiển lực căng tự động vòng kín tự động cảm biến áp suất, chế độ kiểm soát lực căng liên tục tự động vòng hở không có cảm biến áp suất và lực căng thủ công.
3. Đường kính tháo cuộn được tự động phát hiện bởi công tắc tiệm cận ở trục truyền động tháo cuộn mà không cần nhập độ dày vật liệu.Đường kính cuộn còn lại có thể được đặt để tự động giảm tốc độ và dừng lại, thuận tiện cho việc nhận cuộn tiếp theo.
4. Được trang bị cơ cấu điều chỉnh gờ nhả và siết thủ công, với phạm vi điều chỉnh ±10mm.
5. Hệ thống hiệu chỉnh độ lệch tự động sẽ tự động hiệu chỉnh mép của phim hoặc giấy.
II.Cục kéo:
1. Con lăn kéo được điều khiển bởi động cơ servo 3,7KW.
III.Thiết bị tái chế cạnh chất thải:
Sử dụng quạt để thổi các chất thải và phế liệu ra ngoài, khách hàng sẽ trang bị thùng lưới để thu gom.

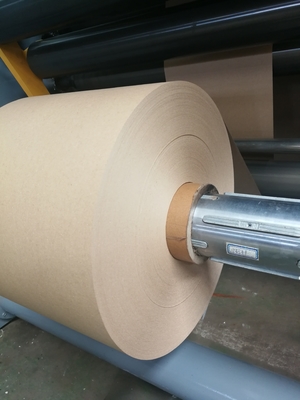

4. Cơ chế cuộn dây: (Việc xả thành phẩm bên trái hoặc bên phải do khách hàng xác định khi đặt hàng)
1. Sử dụng cả trục trên và trục dưới để cuộn vật liệu cắt một cách độc lập.
2. Mỗi trục cuộn dây trên và dưới có một động cơ servo 3,7KW để điều khiển trục trượt khí nén.Lực căng của cuộn dây được điều khiển bởi hai van tỷ lệ điều khiển điện SMC của Nhật Bản và PLC tự động điều khiển lực căng dựa trên đường kính cuộn dây hiện tại, do đó không có yếu tố độ dày vật liệu khi cắt nhiều khe.Tất cả các mặt cuối của cuộn dây đều phẳng và độ phẳng của bề mặt đĩa được lựa chọn tự do bởi con lăn áp suất khí nén và con lăn áp suất tự trọng.Độ kín của các lớp bên trong và bên ngoài của cuộn thành phẩm có thể kiểm soát được, đây là phương pháp cuộn xoắn ốc.Khi đường kính cuộn dây tiếp tục tăng, PLC sẽ tự động điều khiển tốc độ của động cơ servo cuộn dây giảm xuống.
6. Dao rạch sử dụng dao tròn để rạch (6 cặp), với dao khí tùy chọn (320 nhân dân tệ mỗi chiếc)

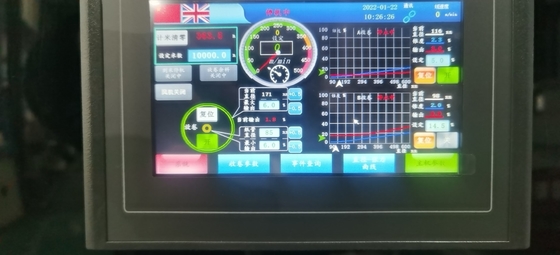

Màn hình cảm ứng sử dụng Beijing Kunlun Tongshi 7 inch

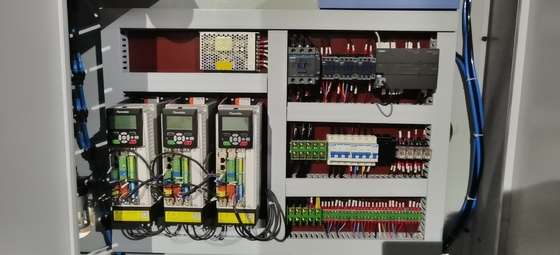

Đồ điện chính;3 ổ đĩa Hongyuan, Siemens PLC từ Đức

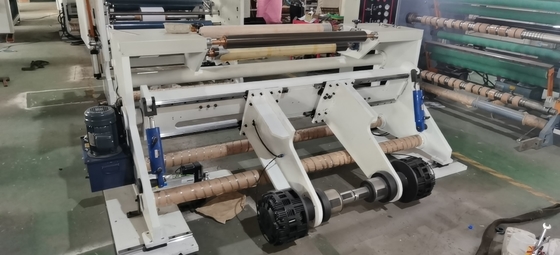

Giá xả không trục;Giá tiếp liệu tự động thủy lực, 1 trạm thủy lực, 4 bình dầu, 8 ray dẫn hướng, 1 cặp thắng hơi, 1 cặp đầu côn, 3 thanh nhôm, 1 bộ côn chỉnh
Trích dẫn
(1) Giá bán của HJ-D1100 là 136600 nhân dân tệ và giá trên đã bao gồm thuế và chi phí vận chuyển
(2) Phương thức thanh toán;Sau khi ký hợp đồng, khoản thanh toán xuống 30% sẽ được thực hiện và 60% sẽ được thanh toán trước khi giao hàng.Sau khi gỡ lỗi và nghiệm thu, 10% còn lại sẽ được thanh toán
(3) Thời gian giao hàng;Khoảng 35 ngày, thời gian giao hàng cụ thể được xác nhận bằng cách ký hợp đồng.
(4) Thời hạn bảo hành;1 năm.
