Thông tin chi tiết sản phẩm:
|
| Loại vật liệu: | Vật liệu cán PET、BOPP、BOF、PE、OPP | độ dày vật liệu: | 0,012-0,5mm (màng) |
|---|---|---|---|
| Chiều rộng tối đa của nguyên liệu: | 1400mm | Chiều rộng bề mặt cuộn: | 1150mm |
| chiều rộng cắt: | 10-1100mm | Lõi ống cuộn: | 3 ống giấy |
| Đường kính tối đa của cuộn dây: | 600mm | Tốc độ tối đa: | 300 mét/phút |
| tốc độ rạch: | 10-300 mét/phút | Tổng công suất cung cấp điện: | 12,5kw |
| Tổng khối lượng: | 4200kg | Kích thước tổng thể: | Chiều dài 3200, chiều rộng 2600 và chiều cao 1500mm |
| Làm nổi bật: | Máy cuộn rãnh HJ-1100A-III,Máy cuộn rãnh 1100mm,Máy PET cuộn rãnh |
||

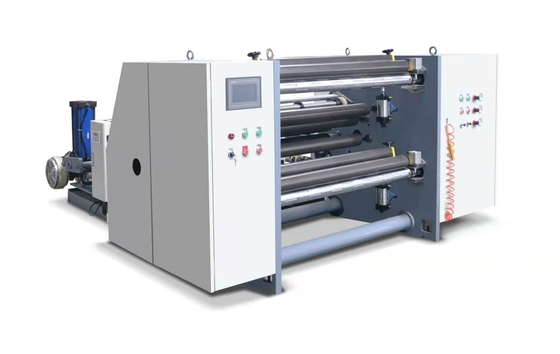

Máy rạch căng hoàn toàn tự động ba servo HJ-1100A-III
1, Các chỉ số thông số:
1. Loại vật liệu: PET, BOPP, BOF, PE, OPP và các loại vật liệu cán khác;
2. Độ dày vật liệu: 0,012-0,5mm (màng);30-450g (giấy)
3. Đường kính tối đa của nguyên liệu: 1400mm
4. Lõi ống nguyên liệu: ống giấy 3"
5. Chiều rộng tối đa của nguyên liệu: 1100mm
6. Chiều rộng bề mặt cuộn: 1150mm
7. Chiều rộng cắt: 10-1100mm
8. Lõi ống guồng: ống giấy 3”;
9. Đường kính tối đa của cuộn dây: 600mm
10. Tổng hành trình điều chỉnh độ lệch: 150mm
11. Tốc độ tối đa: 300 mét/phút
12. Tốc độ cắt: 10-300 mét/phút
13. Tổng nguồn điện: 12,5KW
14. Tổng trọng lượng: xấp xỉ 4200kg
15. Kích thước ngoài: dài 3200, rộng 2600, cao 1500mm
| Phần tên | đặc điểm kỹ thuật và mô hình | Số lượng | thương hiệu |
| 45 # khung thép | Lưới panel tường dày 40mm | 1 cặp | |
| Trục bơm hơi 3 inch | 2 miếng | ||
| Thanh kéo chính | φ 120 * 1150mm | 1 miếng | |
| Con lăn cao su lực kéo chính polyurethane | φ 120 * 1150mm | 1 miếng | |
| Con lăn dẫn hướng nhôm cứng | Φ 75 * 1150mm | 13 cái | |
| quanh co servo | 3.7KW | 2 bộ | khoa làm đẹp |
| lực kéo servo | 3.7KW | 1 bộ | khoa làm đẹp |
| Phanh bột từ được sử dụng để tháo gỡ | 20kg | 1 đơn vị | |
| Quạt cạnh thổi chất thải | 1.1KW | 1 đơn vị | vô tích |
| Ổ đỡ trục | 1 mẻ | nhân sự | |
| linh kiện khí nén | 1 mẻ | ||
| drvie | 3.7KW | 3 đơn vị | Hồng Nguyên Thâm Quyến |
| Siêu âm hiệu chỉnh độ lệch | 1 bộ | con dơi | |
| Bộ điều khiển lập trình Master PLC | CPU224XP | 1 miếng | Siemens |
3, Mô tả chức năng của từng bộ phận:
1. Bộ phận sức kéo:
1. Con lăn kéo được điều khiển bởi động cơ servo 3,7KW.
2. Thiết bị tái chế cạnh chất thải:
Sử dụng quạt để thổi các chất thải và phế liệu ra ngoài, khách hàng sẽ trang bị thùng lưới để thu gom.
3. Cơ chế cuộn dây: (Đầu bên trái hoặc bên phải của thành phẩm do khách hàng xác định khi đặt hàng)
1. Vật liệu cắt được quấn độc lập bằng cả trục trên và trục dưới, và dao rạch sử dụng dao thẳng để rạch (6 cặp)
2. Mỗi trục cuộn dây trên và dưới đều có một động cơ servo 3,7KW với trục giãn nở khí nén.Lực căng của cuộn dây được điều khiển tự động bởi Siemens PLC dựa trên đường kính cuộn dây hiện tại, đảm bảo rằng vật liệu hoàn thiện được cắt gọn gàng khi cắt nhiều khe.Tất cả các mặt cuối của cuộn dây đều phẳng và độ phẳng của bề mặt đĩa được lựa chọn tự do bởi con lăn áp suất khí nén và con lăn áp suất tự trọng để cắt.Độ kín của các lớp bên trong và bên ngoài của cuộn thành phẩm có thể kiểm soát được, đây là phương pháp cuộn xoắn ốc.Khi đường kính cuộn dây tiếp tục tăng, Siemens PLC sẽ tự động điều khiển tốc độ của động cơ servo cuộn dây giảm xuống.
5. Thiết bị xả
Áp dụng cấu trúc cho ăn tự động thủy lực không trục được kết nối
(1) 1 bộ động cơ hiệu chỉnh tương tự
(2) Ray dẫn hướng 25 kiểu 4 miếng
(3) Một cặp thép chất lượng cao được sử dụng cho cổng vòm tưởng niệm dày 40
(4) 1 cặp tay đòn nâng
(5) Xi lanh 140X63 1 cặp
(6) Phanh xả sử dụng một cặp phanh hơi
thiết bị điện thông qua
Tập đoàn Chint được sử dụng cho các thiết bị điện hạ thế, Snyder được sử dụng cho công tắc nút, Siemens được sử dụng cho PLC và hệ điều hành của toàn bộ máy được điều khiển
phần điều khiển PLC thông qua Siemens Các thiết bị điện thông qua Chint
điều khiển ổ đĩa Sử dụng ba ổ đĩa Thâm Quyến Hongyuan

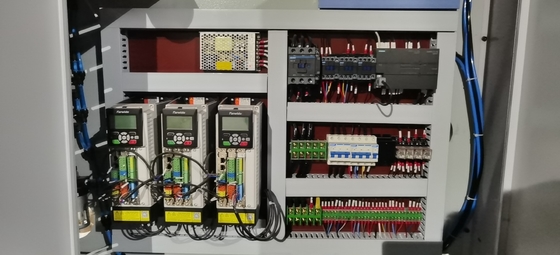

Phần hộp phân phối
hệ thống hiệu chỉnh
Hiệu chỉnh mô phỏng bằng cách sử dụng dơi
phần hoạt động

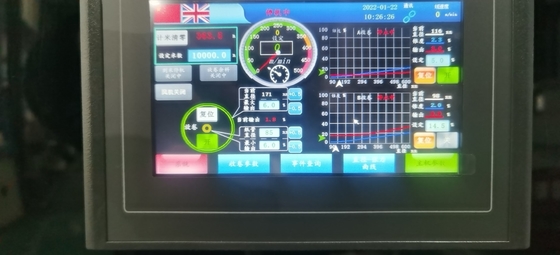

Màn hình cảm ứng sử dụng chế độ 7 inch được kết nối Kunlun
Công tắc thông qua Snyder
Việc điều chỉnh áp suất không khí được điều khiển bởi một van điều chỉnh chính xác
5.
Chu kỳ giao hàng: trong vòng 35 ngày làm việc.
