Máy cắt dọc HJ-1100 Tốc độ thay đổi tần số ngang 1400mm

Máy cắt dọc HJ-1100 Tốc độ thay đổi tần số ngang 1400mm
HJ-1100 Longitudinal Cutting Machine Variable Frequency Speed Transverse 1400mm
Máy cắt dọc HJ-1100 Tốc độ thay đổi tần số ngang 1400mm Máy cắt dọc HJ-1100 Tốc độ thay đổi tần số ngang 1400mm Máy cắt dọc HJ-1100 Tốc độ thay đổi tần số ngang 1400mm Máy cắt dọc HJ-1100 Tốc độ thay đổi tần số ngang 1400mm Máy cắt dọc HJ-1100 Tốc độ thay đổi tần số ngang 1400mm Máy cắt dọc HJ-1100 Tốc độ thay đổi tần số ngang 1400mm Máy cắt dọc HJ-1100 Tốc độ thay đổi tần số ngang 1400mm Máy cắt dọc HJ-1100 Tốc độ thay đổi tần số ngang 1400mm

Hình ảnh lớn :  Máy cắt dọc HJ-1100 Tốc độ thay đổi tần số ngang 1400mm

Thông tin chi tiết sản phẩm:
Nguồn gốc: Ôn Châu Ruian Haijing Máy móc
Hàng hiệu: HJ
Chứng nhận: Ce
Số mô hình: HJ-1100D
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 tòa tháp
Giá bán: 20000dollars
chi tiết đóng gói: bao bì container
Thời gian giao hàng: bốn tuần
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Khả năng cung cấp: 1 tháp/30 ngày
Tiếp xúc

Máy cắt dọc HJ-1100 Tốc độ thay đổi tần số ngang 1400mm

Sự miêu tả
Loại vật liệu: PET、BOPP、BOF、PE、OPPEVật liệu theo yêu cầu độ dày vật liệu: 0.012-0.5mm (membrane); 0,012-0,5mm (màng); 30-450g (paper) 30-450g (giấy)
Đường kính tối đa của nguyên liệu: 1400mm lõi ống nguyên liệu: 3 ống giấy
Chiều rộng tối đa của nguyên liệu: 1100mm Chiều rộng bề mặt cuộn: 1150mm
chiều rộng cắt: 10-1100mm Lõi ống cuộn: 3 ống giấy
Đường kính tối đa của cuộn dây: 600mm Tổng hành trình điều chỉnh độ lệch: 150mm
Tốc độ tối đa: 300 mét/phút tốc độ rạch: 10-300 mét/phút
Tổng công suất cung cấp điện: 12,5kw Tổng khối lượng: 4200kg
Kích thước tổng thể: Dài 3200, rộng 2600, cao 1500mm
Làm nổi bật:

Máy cắt dọc

,

Máy cắt ngang tốc độ 1400mm

,

Máy cắt dọc 12

Máy cắt ngang và dọc độ chính xác cao HJ-1100



Hiệu suất và đặc điểm:

Máy này phù hợp với nhiều loại giấy và giấy nhôm.Máy này sử dụng điều khiển động cơ servo để cắt chiều dài cố định.Hệ thống truyền dẫn sử dụng điều khiển tập trung như cảm biến khí nén và quang điện.Máy này tích hợp ánh sáng, điện và khí đốt, với hoạt động đơn giản, độ chính xác cắt cao, ổn định cơ học và tiếng ồn thấp.(Tùy chọn cho nạp khí nén) Điều chỉnh tốc độ tần số động cơ, đếm tự động, tắt báo động.Nó hiện là một thiết bị lý tưởng để cắt tấm quy mô lớn chất lượng cao ở Trung Quốc

Đặc trưng:

1. Điều chỉnh tốc độ tần số biến đổi của máy chủ, hệ thống điều khiển màn hình cảm ứng Panasonic PLC, đếm tự động, cài đặt độ dài tự động, tắt báo động

2. Khung sử dụng cấu trúc tấm thép 16mm, bệ lưỡi cắt ngang sử dụng cấu trúc đúc nặng và con lăn dẫn hướng sử dụng con lăn dẫn hướng hợp kim nhôm xử lý cân bằng động

3. Lực kéo định vị truyền động thông qua điều khiển trục truyền động của hệ thống servo và phương pháp kéo nạp liệu là lực kéo truyền động bánh xích điều khiển bằng động cơ

4. Máy này là một thiết bị cắt ngang và dọc vật liệu tấm quy mô lớn lý tưởng với độ chính xác cao, tốc độ nhanh và thu thập vật liệu trơn tru

1, Thông số kỹ thuật chính:

Người mẫu HJ-1100
chiều rộng cắt tối đa 1100mm
Độ dài cắt 20-600mm
Cắt nhanh 5-150 lần/phút
Độ chính xác ngang và dọc

±0,2mm
Tổng công suất cung cấp điện 6,5kw
trọng lượng máy 2000kg
Kích thước bên ngoài (L × W × H) L4500*W2000*H1400




2, Cấu hình máy:

phần máy chủ

(5) Giá đỡ sử dụng kết cấu thép tấm chất lượng cao 16 #

1) Thiết bị kéo:

(1) Loại kết cấu: loại nén thụ động lực kéo chủ động

(2) Cơ sở lực kéo thông qua cấu trúc đúc (1 bộ)

(3) Con lăn kéo sử dụng con lăn cao su (quy cách: 4 miếng) φ 85 × 1150mm)

(4) Phương pháp nén thông qua điều khiển xi lanh

(5) Con lăn dẫn hướng truyền động sử dụng con lăn dẫn hướng bằng nhôm (quy cách: 3 miếng) φ 70 × 1150mm)

(6) Con lăn dẫn hướng truyền động có thể được kéo căng lên và xuống để điều chỉnh

(7) Động cơ sử dụng động cơ biến tần không đồng bộ ba pha 1,5KW (1 bộ)

(8) Bộ biến tần sử dụng Geetek 1,5kw (1 chiếc)

(9) Việc cho ăn được điều khiển bằng băng chuyền

(10) Toàn bộ cơ chế cấp liệu được điều khiển thông minh bằng các cảm biến dịch chuyển.

2) Cơ chế cho ăn:

1. Tích cực áp dụng phương pháp định vị điều khiển servo

Động cơ servo Inviton 2.4.4kw, trình điều khiển (1 bộ)

3. Toàn bộ hệ thống điều khiển công nghiệp áp dụng phương pháp điều khiển hệ thống điều khiển công nghiệp kỹ thuật số: động cơ chính điều khiển định vị con lăn hoạt động

4. Việc truyền tải thông qua cơ cấu truyền động bánh đai và bánh xe đồng bộ

5. Con lăn cấp liệu sử dụng cấu trúc con lăn cao su nhẵn trên và dưới.

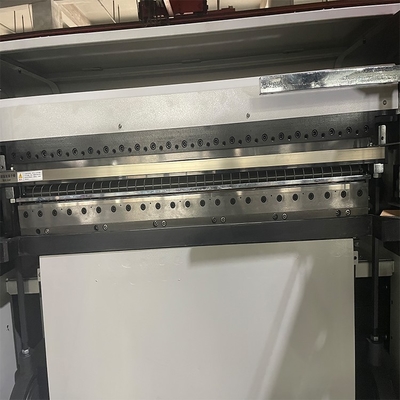

3) Thiết bị cắt:

(1) Phương pháp cắt: dao dưới cố định, dao trên chủ động cắt

(2) Bàn cắt sử dụng cấu trúc nặng đúc:

(3) Ray dẫn hướng tuyến tính (2 cặp)

(4) Thùng chứa dầu (2 cái)

Dầu bôi trơn có thể được tái chế

(5) Dao trên và dưới được làm bằng dao thép cân bằng nhập khẩu (2 cặp) với dao dải

(6) Dụng cụ (quy cách dày × rộng × Dài: 15 × 80 × 1150mm)

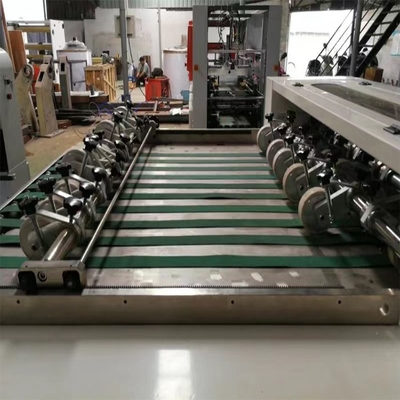

(7) Dao tròn cắt dọc được làm bằng thép chất lượng cao (2 cặp)

(8) Phương pháp vận hành: Điều chỉnh thủ công vị trí dụng cụ

(9) Chế độ truyền chính: Truyền động cơ chính được khớp với hộp số để điều khiển liên kết bánh xe lệch tâm và thanh kết nối chuyển động tịnh tiến để di chuyển dụng cụ cắt

(10) Động cơ chính sử dụng động cơ điều khiển tốc độ tần số thay đổi ở Thượng Hải (1.5kw)

(11) Bộ biến tần sử dụng Geetek (1,5kw 1 chiếc)

(12) Hộp số sử dụng cơ chế truyền bánh xe đồng bộ

(13) Bánh xe lệch tâm (2 bộ)

(14) Thanh nối (2 cái)

Nền tảng tiếp nhận vật liệu thông qua chức năng cho ăn tự động của băng chuyền;

(1) Số lượng tờ đã hoàn thành được kiểm soát bởi PLC của Panasonic và số lượng tờ đã đặt sẽ tự động được gửi đến khu vực phân loại.Máy tự động chạy bình thường giúp dễ vận hành, tiết kiệm nhân công



3. Phần điều khiển điện: (Điều khiển và máy chủ được kết nối song song) Toàn bộ máy sử dụng hệ thống điều khiển công nghiệp PLC của Panasonic và màn hình cảm ứng được điều khiển bởi Weilun Đài Loan

(1) Hệ thống điều khiển của máy này có thể tạm chia thành điều khiển máy chủ.

(2) Điều khiển máy chủ: bao gồm điều khiển động cơ chính, điều khiển lực kéo, điều khiển cấp liệu và điều khiển cắt.

(3) Trang bị đồng hồ đo đếm điện tử;Tắt báo động;Tự động cố định độ dài, chức năng điểm vào và điểm ra.

(4) Các thành phần điện trên được chọn từ Chint;Công tắc được chọn từ thương hiệu Schneider

4. Phương tiện hỗ trợ: (người sử dụng chịu trách nhiệm)

(1) Nguồn điện: công tắc không khí ba pha bốn dây: điện áp 380V/50Hz

Thiết bị giá xả vật liệu;


Sử dụng giá xả trục

Hình trụ;160*300 2 cái

Hướng dẫn đường sắt;2 bộ cho mỗi bộ 20 * 280-20 * 420

cải chính;Thông qua một bộ hiệu chỉnh độ lệch mô phỏng

Hạt từ tính;10 kg, 1 cái
Máy cắt dọc HJ-1100 Tốc độ thay đổi tần số ngang 1400mm 0
hộp phân phối;Bộ biến tần sử dụng hai bộ Geely Tech 1.5kw

Trình điều khiển servo thông qua Thâm Quyến Yingweiteng 4.4kw 1 bộ

Chint dùng làm thiết bị hạ thế và Omron dùng làm rơle
Máy cắt dọc HJ-1100 Tốc độ thay đổi tần số ngang 1400mm 1
PLC thông qua Panasonic từ Nhật Bản

Chuyển đổi nguồn điện thông qua Đài Loan Mingwei
Máy cắt dọc HJ-1100 Tốc độ thay đổi tần số ngang 1400mm 2

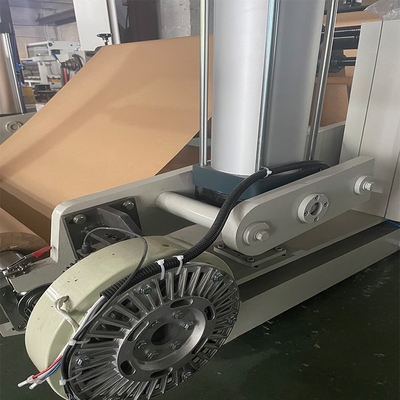

Thiết bị xả nguyên liệu;Một bộ hiệu chỉnh tự động, một bộ hiệu chỉnh quang điện

Phanh servo 10 kg, 1 chiếc

Xi lanh 160 * 300 = 2 miếng

Trục bơm hơi model 1100, 3 inch, 1 cái
Máy cắt dọc HJ-1100 Tốc độ thay đổi tần số ngang 1400mm 3

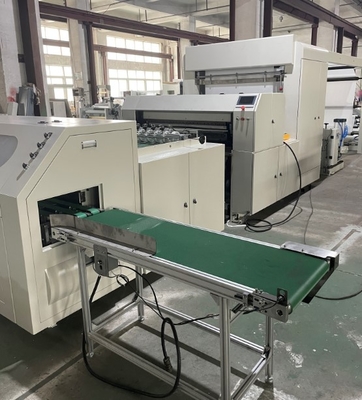

Bục tiếp nhận nguyên liệu;Tự động đếm và cấp liệu, nguyên liệu được đưa đến khu vực phân loại thông qua băng tải.



Tên Số lượng Nhận xét
cờ lê đầu hở 10-12 1 bộ
cờ lê đầu mở 1 bộ
Súng dầu1 mảnh 1 miếng
phím lục giác 1 bộ
Rãnh vít 1 bộ
tuốc nơ vít chữ thập 1 bộ
cờ lê hai đầu 1 bộ mười hai × mười bốn
cờ lê hai đầu 1 bộ mười bốn × mười bốn
cờ lê hai đầu 1 bộ thông số kỹ thuật hai mươi hai × hai mươi bốn
Giá đỡ ngang 6
Hướng dẫn sử dụng 1 cuốn sách
lưỡi tròn 6 mảnh
