phần máy chủ
(5) Giá đỡ sử dụng kết cấu thép tấm chất lượng cao 16 #
1) Thiết bị kéo:
(1) Loại kết cấu: loại nén thụ động lực kéo chủ động
(2) Cơ sở lực kéo thông qua cấu trúc đúc (1 bộ)
(3) Con lăn kéo sử dụng con lăn cao su (quy cách: 4 miếng) φ 85 × 1150mm)
(4) Phương pháp nén thông qua điều khiển xi lanh
(5) Con lăn dẫn hướng truyền động sử dụng con lăn dẫn hướng bằng nhôm (quy cách: 3 miếng) φ 70 × 1150mm)
(6) Con lăn dẫn hướng truyền động có thể được kéo căng lên và xuống để điều chỉnh
(7) Động cơ sử dụng động cơ biến tần không đồng bộ ba pha 1,5KW (1 bộ)

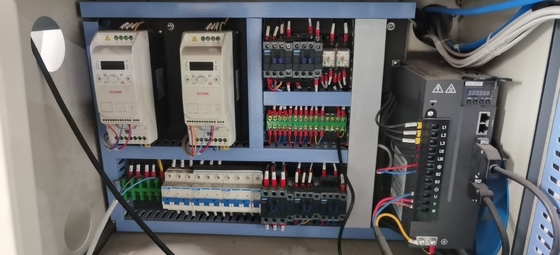

(8) Bộ biến tần sử dụng Geetek 1,5kw (1 chiếc)
(9) Việc cho ăn được điều khiển bằng băng chuyền
(10) Toàn bộ cơ chế cấp liệu được điều khiển thông minh bằng các cảm biến dịch chuyển.
2) Cơ chế cho ăn:
1. Tích cực áp dụng phương pháp định vị điều khiển servo
Động cơ servo Inviton 2.4.4kw, trình điều khiển (1 bộ)
3. Toàn bộ hệ thống điều khiển công nghiệp áp dụng phương pháp điều khiển hệ thống điều khiển công nghiệp kỹ thuật số: động cơ chính điều khiển định vị con lăn hoạt động
4. Việc truyền tải thông qua cơ cấu truyền động bánh đai và bánh xe đồng bộ
5. Con lăn cấp liệu sử dụng cấu trúc con lăn cao su nhẵn trên và dưới.
3) Thiết bị cắt:
(1) Phương pháp cắt: dao dưới cố định, dao trên chủ động cắt
(2) Bàn cắt sử dụng cấu trúc nặng đúc:
(3) Ray dẫn hướng tuyến tính (2 cặp)
(4) Thùng chứa dầu (2 cái)
Dầu bôi trơn có thể được tái chế
(5) Dao trên và dưới được làm bằng dao thép cân bằng nhập khẩu (2 cặp) với dao dải
(6) Dụng cụ (quy cách dày × rộng × Dài: 15 × 80 × 1150mm)
(7) Dao tròn cắt dọc được làm bằng thép chất lượng cao (2 cặp)
(8) Phương pháp vận hành: Điều chỉnh thủ công vị trí dụng cụ
(9) Chế độ truyền chính: Truyền động cơ chính được khớp với hộp số để điều khiển liên kết bánh xe lệch tâm và thanh kết nối chuyển động tịnh tiến để di chuyển dụng cụ cắt
(10) Động cơ chính sử dụng động cơ điều khiển tốc độ tần số thay đổi ở Thượng Hải (1.5kw)
(11) Bộ biến tần sử dụng Geetek (1,5kw 1 chiếc)
(12) Hộp số sử dụng cơ chế truyền bánh xe đồng bộ
(13) Bánh xe lệch tâm (2 bộ)
(14) Thanh nối (2 cái)

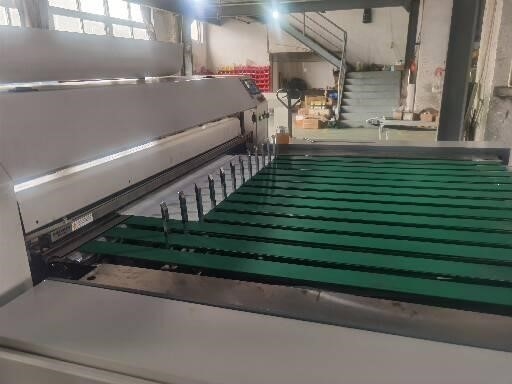

Nền tảng tiếp nhận vật liệu thông qua chức năng cho ăn tự động của băng chuyền;
(1) Số lượng tờ đã hoàn thành được kiểm soát bởi PLC của Panasonic và số lượng tờ đã đặt sẽ tự động được gửi đến khu vực phân loại.Máy tự động chạy bình thường giúp dễ vận hành, tiết kiệm nhân công

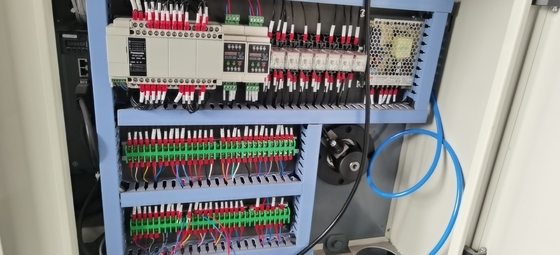

3. Phần điều khiển điện: (Điều khiển và máy chủ được kết nối song song) Toàn bộ máy sử dụng hệ thống điều khiển công nghiệp PLC của Panasonic và màn hình cảm ứng được điều khiển bởi Weilun Đài Loan
(1) Hệ thống điều khiển của máy này có thể tạm chia thành điều khiển máy chủ.
(2) Điều khiển máy chủ: bao gồm điều khiển động cơ chính, điều khiển lực kéo, điều khiển cấp liệu và điều khiển cắt.
(3) Trang bị đồng hồ đo đếm điện tử;Tắt báo động;Tự động cố định độ dài, chức năng điểm vào và điểm ra.
(4) Các thành phần điện trên được chọn từ Chint;Công tắc được chọn từ thương hiệu Schneider
4. Phương tiện hỗ trợ: (người sử dụng chịu trách nhiệm)
(1) Nguồn điện: công tắc không khí ba pha bốn dây: điện áp 380V/50Hz
Thiết bị giá xả vật liệu;
