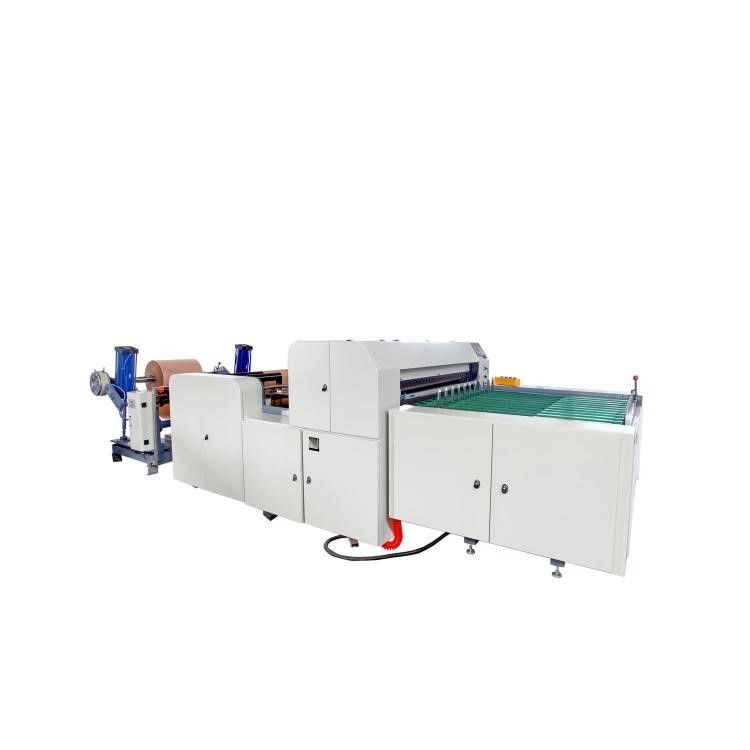

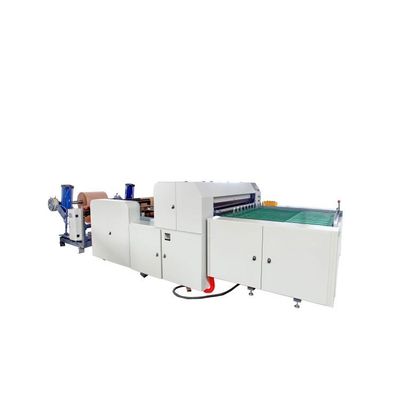

Máy cắt ngang và dọc độ chính xác cao máy tính HJ-800
Hiệu suất và đặc điểm:
Máy này phù hợp với nhiều loại giấy và giấy nhôm.Máy này sử dụng điều khiển động cơ servo để cắt chiều dài cố định.Hệ thống truyền dẫn sử dụng điều khiển tập trung như cảm biến khí nén và quang điện.Máy này tích hợp ánh sáng, điện và khí đốt, với hoạt động đơn giản, độ chính xác cắt cao, ổn định cơ học và tiếng ồn thấp.(Tùy chọn cho nạp khí nén) Điều chỉnh tốc độ tần số động cơ, đếm tự động, tắt báo động.Nó hiện là một thiết bị lý tưởng để cắt tấm quy mô lớn chất lượng cao ở Trung Quốc
Đặc trưng:
1. Điều chỉnh tốc độ tần số biến đổi của máy chủ, hệ thống điều khiển màn hình cảm ứng Panasonic PLC, đếm tự động, cài đặt độ dài tự động, tắt báo động
2. Khung sử dụng cấu trúc tấm thép 16mm, bệ lưỡi cắt ngang sử dụng cấu trúc đúc nặng và con lăn dẫn hướng sử dụng con lăn dẫn hướng hợp kim nhôm xử lý cân bằng động
3. Lực kéo định vị truyền động thông qua điều khiển trục truyền động của hệ thống servo và phương pháp kéo nạp liệu là lực kéo truyền động bánh xích điều khiển bằng động cơ
4. Máy này là một thiết bị cắt ngang và dọc vật liệu tấm quy mô lớn lý tưởng với độ chính xác cao, tốc độ nhanh và thu thập vật liệu trơn tru
1, Thông số kỹ thuật chính:
| Người mẫu |
HJ-800 |
| chiều rộng cắt tối đa |
800mm |
| Độ dài cắt |
20-600mm |
| Cắt nhanh |
5-150 lần/phút |
| Độ chính xác ngang và dọc |
±0,2mm
|
| Tổng công suất cung cấp điện |
6,5kw |
| trọng lượng máy |
2000kg |
| Kích thước bên ngoài (L × W × H) |
L4500*W2000*H1400 |
2, Cấu hình máy:
phần máy chủ
(5) Giá đỡ sử dụng kết cấu thép tấm chất lượng cao 16 #
1) Thiết bị kéo:
(1) Loại kết cấu: loại nén thụ động lực kéo chủ động
(2) Cơ sở lực kéo thông qua cấu trúc đúc (1 bộ)
(3) Con lăn kéo sử dụng con lăn cao su (quy cách: 4 miếng) φ 85 × 850mm)
(4) Phương pháp nén thông qua điều khiển xi lanh
(5) Con lăn dẫn hướng truyền động sử dụng con lăn dẫn hướng bằng nhôm (quy cách: 3 miếng) φ 75 × 850mm)
(6) Con lăn dẫn hướng truyền động có thể được kéo căng lên và xuống để điều chỉnh
(7) Động cơ sử dụng động cơ biến tần không đồng bộ ba pha 1,5KW (1 bộ)
(8) Bộ biến tần sử dụng Geetek 1,5kw (1 chiếc)
(9) Việc cho ăn được điều khiển bằng băng chuyền
(10) Toàn bộ cơ chế cấp liệu được điều khiển thông minh bằng các cảm biến dịch chuyển.
2) Cơ chế cho ăn:
1. Tích cực áp dụng phương pháp định vị điều khiển servo
2. Động cơ servo Inviton 3kw, trình điều khiển (1 bộ)
3. Toàn bộ hệ thống điều khiển công nghiệp áp dụng phương pháp điều khiển hệ thống điều khiển công nghiệp kỹ thuật số: động cơ chính điều khiển định vị con lăn hoạt động
4. Việc truyền tải thông qua cơ cấu truyền động bánh đai và bánh xe đồng bộ
5. Con lăn cấp liệu sử dụng cấu trúc con lăn cao su nhẵn trên và dưới.
3) Thiết bị cắt:
(1) Phương pháp cắt: dao dưới cố định, dao trên chủ động cắt
(2) Bàn cắt sử dụng cấu trúc nặng đúc:
(3) Ray dẫn hướng tuyến tính (2 cặp)
(4) Thùng chứa dầu (2 cái)
Dầu bôi trơn có thể được tái chế
(5) Dao trên và dưới được làm bằng dao thép cân bằng nhập khẩu (2 cặp) với dao dải
(6) Dụng cụ (quy cách dày × rộng × Dài: 15 × 80 × 850mm)
(7) Dao tròn cắt dọc được làm bằng thép chất lượng cao (2 cặp)
(8) Phương pháp vận hành: Điều chỉnh thủ công vị trí dụng cụ
(9) Chế độ truyền chính: Truyền động cơ chính được khớp với hộp số để điều khiển liên kết bánh xe lệch tâm và thanh kết nối chuyển động tịnh tiến để di chuyển dụng cụ cắt
(10) Động cơ chính sử dụng động cơ điều khiển tốc độ tần số thay đổi ở Thượng Hải (1.5kw)
(11) Bộ biến tần sử dụng Geetek (1,5kw 1 chiếc)
(12) Hộp số sử dụng cơ chế truyền bánh xe đồng bộ
(13) Bánh xe lệch tâm (2 bộ)
(14) Thanh nối (2 cái)
Nền tảng tiếp nhận vật liệu thông qua chức năng cho ăn tự động của băng chuyền;
(1) Số lượng tờ đã hoàn thành được kiểm soát bởi PLC của Panasonic và số lượng tờ đã đặt sẽ tự động được gửi đến khu vực phân loại.Máy tự động chạy bình thường giúp dễ vận hành, tiết kiệm nhân công
3. Phần điều khiển điện: (Điều khiển và máy chủ được kết nối song song) Toàn bộ máy sử dụng hệ thống điều khiển công nghiệp PLC của Panasonic và màn hình cảm ứng được điều khiển bởi Weilun Đài Loan
(1) Hệ thống điều khiển của máy này có thể tạm chia thành điều khiển máy chủ.
(2) Điều khiển máy chủ: bao gồm điều khiển động cơ chính, điều khiển lực kéo, điều khiển cấp liệu và điều khiển cắt.
(3) Trang bị đồng hồ đo đếm điện tử;Tắt báo động;Tự động cố định độ dài, chức năng điểm vào và điểm ra.
(4) Các thành phần điện trên được chọn từ Chint;Công tắc được chọn từ thương hiệu Schneider
4. Phương tiện hỗ trợ: (người sử dụng chịu trách nhiệm)
(1) Nguồn điện: công tắc không khí ba pha bốn dây: điện áp 380V/50Hz
Thiết bị giá xả vật liệu;
Sử dụng giá xả trục
Hình trụ;160*300 2 cái
Hướng dẫn đường sắt;2 bộ cho mỗi bộ 20 * 280-20 * 420
cải chính;Thông qua một bộ hiệu chỉnh độ lệch mô phỏng
Hạt từ tính;10 kg, 1 cái
hộp phân phối;Bộ biến tần sử dụng hai bộ Geely Tech 1.5kw
Trình điều khiển servo thông qua Thâm Quyến Yingweiteng 3kw 1 bộ
Chint dùng làm thiết bị hạ thế và Omron dùng làm rơle
PLC thông qua Panasonic từ Nhật Bản
Chuyển đổi nguồn điện thông qua Đài Loan Mingwei
Thiết bị xả nguyên liệu;Một bộ hiệu chỉnh tự động, một bộ hiệu chỉnh quang điện
Phanh servo 10 kg, 1 chiếc
Xi lanh 160 * 300 = 2 miếng
Trục bơm hơi model 800, 3 inch, 1 cái
Bục tiếp nhận nguyên liệu;Tự động đếm và cấp liệu, nguyên liệu được đưa đến khu vực phân loại thông qua băng tải.
| Tên |
Số lượng |
Nhận xét |
| cờ lê đầu hở 10-12 |
1 bộ |
|
| cờ lê đầu mở |
1 bộ |
|
| Súng dầu1 mảnh |
1 miếng |
|
| phím lục giác |
1 bộ |
|
| Rãnh vít |
1 bộ |
|
| tuốc nơ vít chữ thập |
1 bộ |
|
| cờ lê hai đầu |
1 bộ |
mười hai × mười bốn |
| cờ lê hai đầu |
1 bộ |
mười bốn × mười bốn |
| cờ lê hai đầu |
1 bộ |
thông số kỹ thuật hai mươi hai × hai mươi bốn |
| Giá đỡ ngang |
6 |
|
| Hướng dẫn sử dụng |
1 cuốn sách |
|
| lưỡi tròn |
6 mảnh |
|
