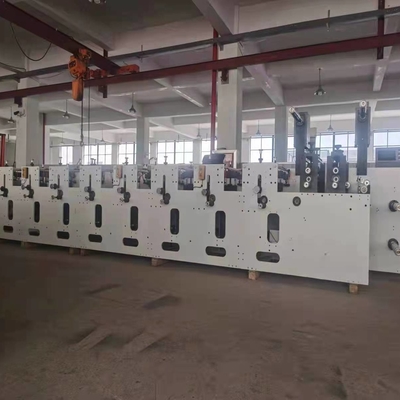

Máy in Flexo tốc độ cao YT 6-1400 với Máy tính Đăng ký màu tự động, In Flexo không dệt 100-1200mm

Máy in flexo model HJ 6-1400 cho cuộn giấy kraft hoặc vải không dệt

cuộn phim cuộn phim nhựa







Đầu tiên, các đặc điểm của Tính năng:



1. Từ khi xả đến khi nhận khoảng cách ngắn.



2. Dụng cụ cạo đặc biệt tự phát triển bù cho mực bay tốc độ cao và giảm sự bay hơi của dung môi trong không khí.



3. Chiều dài in lặp lại 300-950MM, để lấp đầy khoảng trống của máy in flexo xếp tầng không đủ chiều dài in.



4. Áp dụng hệ thống đăng ký màu tự động trên máy tính, bù theo dõi tự động thay đổi, đăng ký màu chính xác và in ổn định.



5. Vật liệu in: OPP: 20~70μm BOPP: 20~60μm PE: 35~100μm NY: 20~50μm PET: 20~60μm CPP: 20~60μm giấy: nhãn dán 20~300g/m2 Và các vật liệu khác.

6. Chu kỳ của quy trình sản xuất tấm ngắn và chi phí thấp.Thời gian của một ống đồng nhiều màu là 5 đến 10 ngày, và bản in flexo được thực hiện trong 5 giờ.Phiên bản flexo phụ thuộc vào khu vực in và rẻ hơn nhiều so với xi lanh ống đồng.



7. Hiệu chỉnh trước khi bấm, gió mạnh sau bấm + thiết kế sấy hồng ngoại, ống thổi làm mát phụ.Tránh hiện tượng nhòe mực dễ xảy ra khi mực khô kém.



8. Phần in được điều khiển bởi đường ray dẫn hướng tuyến tính cường độ cao, và phiên bản tiến và lùi được điều khiển bởi vít bi tuyến tính + động cơ servo đồng bộ nam châm vĩnh cửu,



9.1-6 màu có thể tùy chỉnh theo nhu cầu, chiều rộng 1000MM



10. Quy trình 1 xả, 2 liên tục căng thẳng tự động, 3 cạp, 4 đơn vị in, máy tính màu, 5 lực kéo, 6 căng thẳng liên tục tự động, 7 trung tâm nhận hàng lên xuống





Các thông số kỹ thuật



1. Hình thức in: Flexo

2. Chất nền in: giấy không dệt

3. Tốc độ in: 10m/phút-120m/phút

4. Tốc độ cơ học: 10m/phút-150m/phút

5. Chiều rộng tối đa của đế: 1440mm

6. Chiều rộng in: 100-1200mm

7. Chu vi in: 300-950mm

8. Độ dày tấm: 1.7mm (thông báo trước đặc biệt)

9. Thông số kỹ thuật con lăn Anilox: Φ106*1440*6

10. Thông số kỹ thuật con lăn dẫn hướng bằng nhôm: Φ100*1440 Φ70*1440

11. Con lăn đáy in: Φ160*1440

12. Đường kính tối đa khi tháo cuộn: Φ1200 mm

13. Đường kính cuộn dây tối đa: Φ1200 mm

14. Nhiệt độ tối đa của lò lớn: 80°C

15. Đường kính lõi đế: 74mm

16. Tổng công suất toàn máy: Công suất động cơ 15+7.5kW, công suất đốt nóng điện 48KW

17. Nguồn nhiệt sấy: sưởi điện

18. Trọng lượng máy : khoảng 15 T

19. Kích thước : 12800(L) x 2400 (W) x 1150(H)mm

20. Màu thân xe : Xám đen + trắng (có thông báo trước)





Thứ hai, cấu hình máy:

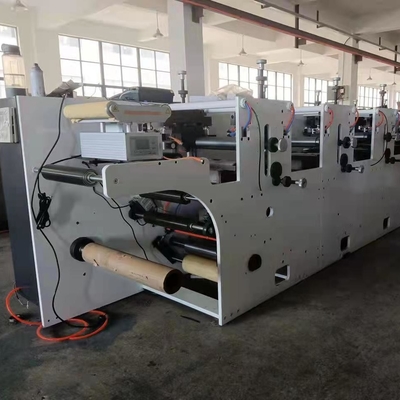

Thiết bị tháo cuộn:



1) Thiết bị tháo cuộn bán tự động: cho ăn tự động bằng khí nén

2) Đường kính cuộn tối đa: Φ1000 mm

3) Thông số trục bơm hơi: 3”

4) Số trục lạm phát: 2

5) Phạm vi kiểm soát lực căng: 0-100kg/toàn bộ chiều rộng

6) Bột từ tính: 10kg, điều khiển lực căng tự động

7) Thiết bị phát hiện lực căng hoàn toàn tự động;

8) Hệ thống hiệu chỉnh tương tự 1 bộ

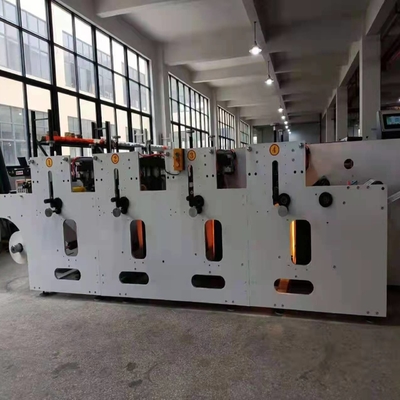

2. Bộ phận in



1) Chế độ truyền động: truyền động động cơ giảm tốc, truyền động đai đồng bộ.

2) Trục bản in:

(1) Đăng ký màu dọc: ổ đĩa động cơ servo nam châm vĩnh cửu (lệnh thực hiện hệ thống màu tự động máy tính Kosai)

(2) Màu ngang: ổ đĩa động cơ (thực hiện thủ công)

3) Thành phần tổng thể: cuộn tấm, cạp, khay mực, con lăn anilox,

4) Máy cạp: sử dụng 4 bộ máy cạp một chiều.Để thuận tiện cho việc lắp đặt, vật liệu của máy cạo được làm bằng hợp kim nhôm có độ bền cao, thuận tiện và nhanh chóng để tải, dỡ và làm sạch.



4. Thiết bị sấy:



1) Mỗi ​​nhóm màu được trang bị gió mạnh + sấy lò hồng ngoại: với một bộ làm mát và đóng rắn sau khi in.

2) Bản in tổng thể được làm khô trước rồi làm mát.Lò được làm nóng bằng điện và quạt được điều khiển thông minh, nhiệt độ bên trong lò có thể kiểm soát được.



5. Thiết bị cuộn dây



1) Phương pháp cuộn dây: Cuộn trung tâm Trục lên và xuống

2) Phương pháp lắp đặt lõi giấy: Trục giãn nở 2

3) Thông số trục bơm hơi: 3”

4) Động cơ cuộn dây: 7.5KW 1 bộ

5) Kiểm soát căng thẳng: Kiểm soát căng thẳng hoàn toàn tự động

6) Phạm vi căng dây: 5-10kg/chiều rộng

7) Đường kính cuộn dây đơn: Tối đa Φ1000mm.



Thứ ba, cơ sở vật chất hỗ trợ (người dùng chịu trách nhiệm)



1. Nguồn điện: 3 pha * 380V * 50HZ, hệ thống đường dây phía tây ba pha

2, máy nén khí: 2KW (1 bộ)





danh sách điện



Hạng mục Sản phẩm kỹ thuật chính Ghi chú



Công suất máy

Máy chính 15+7.5KW 380V Thượng Hải Tổng cộng 1

Gia nhiệt 6KW/nhóm Tự chế 6 nhóm

Nguồn gió 100WX4

Điện máy Schneider

Motor lăn mực 120W 220V AC Đài Loan Tổng 6nhóm

Tổng công suất khoảng 50KW

Phát hiện cảm biến áp suất, kiểm soát căng thẳng hoàn toàn tự động

Phanh bột từ: Ryan Haitai Mô-men xoắn: 100 Nm

Xả lực kéo van điều chỉnh áp suất chính xác



Nhóm màu

Bộ điều khiển nhiệt độ kiểm soát nhiệt độ lò ở nhiệt độ không đổi.

Kiểm soát độ trễ của con lăn mực và con lăn lưới để đạt được yêu cầu hợp lý hơn cho quá trình đồng nhất.

mô-đun plc

trung tâm quanh co

PLC Nhật Mitsubishi

Phiên bản lũy tiến của động cơ servo nam châm vĩnh cửu 16

Cho ăn tự động bằng khí nén

Hiệu chỉnh mô phỏng Công ty Coase Máy tính Hệ thống màu tự động Cosei

Động cơ servo nam châm vĩnh cửu màu 6

Con lăn gốm sứ Anilox tùy chọn 6

Màn hình cảm ứng 12 inch đài loan weinew
