Thông tin chi tiết sản phẩm:
|
| Tên: | Máy in HJ 6-520 uv Flexo | Tổng công suất của toàn bộ máy: | 40KW |
|---|---|---|---|
| nguồn nhiệt sấy: | Nhiệt điện | trọng lượng máy: | 4500KGS |
| kích thước: | 5800(L) x 1500 (W) x 1200（C）mm | Chiều rộng in: | 50-520mm |
| Làm nổi bật: | Máy in Flexo tốc độ cao 40KW,Máy in Flexo tốc độ cao 50mm,Máy in flexo nhiều màu 520mm |
||

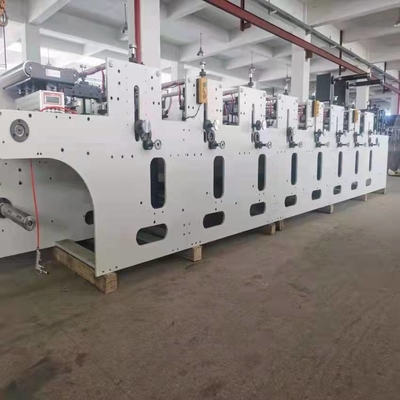

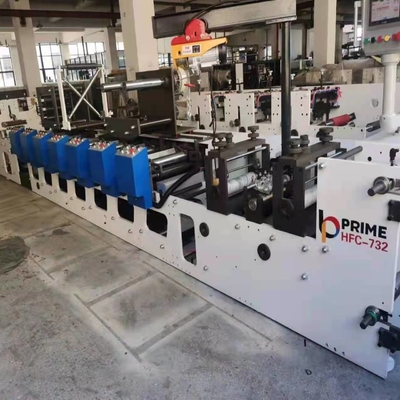

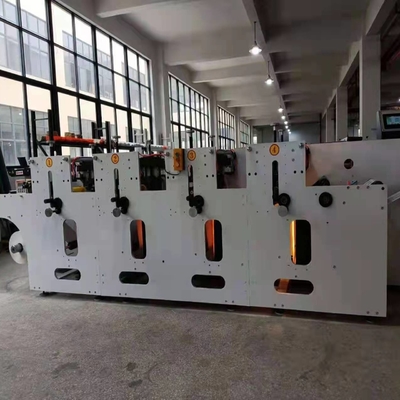

Máy in HJ 6-520 uv Flexo cho cuộn giấy cuộn phim cán màng cuộn
Các thông số kỹ thuật
mẫu in | uốn dẻo |
| Tốc độ in | 10m/phút－80m/phút |
| tốc độ cơ học | 10m/phút-100m/phút |
| Chiều rộng tối đa của chất nền | 520mm |
| Chiều rộng in | 50-520mm |
| in chu vi | 190,5-635mm |
| độ dày tấm | 1,7/ 2,28mm(báo trước đặc biệt) |
| Thông số kỹ thuật con lăn Anilox | Φ85*550 |
| Thông số kỹ thuật con lăn dẫn hướng bằng nhôm | Φ70*550 |
| Con lăn đáy in | Φ85*550 |
| Unwinding đường kính tối đa | Φ550 mm |
| Đường kính cuộn dây tối đa | Φ550 mm |
| Nhiệt độ tối đa của lò nướng | 80℃ |
| Đường kính lõi chất nền | 74mm |
| Tổng công suất của toàn bộ máy | 40KW |
| nguồn nhiệt sấy | nhiệt điện |
| trọng lượng máy | 4500kg |
| kích thước | 5800(L) x 1500 (W) x 1200(H)mm |
| Màu cơ thể | Trắng (thông báo trước đặc biệt) |
Tính năng:
1. Từ khi xả đến khi nhận khoảng cách ngắn.
2. Thanh gốm được trang bị một cái cạp, được in và ẩm, và có màu sắc rõ ràng.
3. In lặp đi lặp lại chu vi 190,5-635MM, lấp đầy khoảng trống của máy in flexo xếp tầng, máy in nhãn hiệu nghiêng, máy in cánh hoa và chiều dài in.
4. Việc sử dụng màu bánh răng để giải quyết khoảng cách thiết bị tô màu 360 độ, lắp ráp, hao mòn, v.v., ảnh hưởng đến độ chính xác của màu sắc và tính không ổn định của bản in.
5. Từ trái sang phải: cấp cuộn, in, xử lý bằng tia cực tím, cắt phim, cán màng, rạch, cuộn hoàn thiện mạch lạc.
6. Mực gốc nước (UV) in, không gây ô nhiễm, thân thiện với môi trường, tốc độ in thay đổi tùy theo cáp mạng, tốc độ cũng khác nhau, tốc độ in nhãn nhanh nhất là 90 mét mỗi phút.

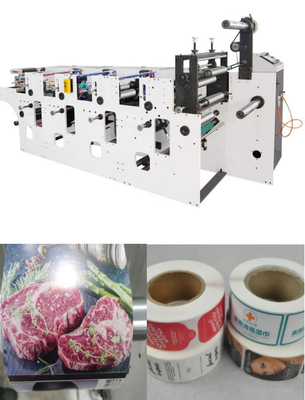

7. In hóa đơn, nhãn mác, bìa cứng, sticker cao cấp, tag quần áo,..
8. Vật liệu in: giấy cuộn mềm tự dính 20 ~ 250g / m2 và các vật liệu khác.
9. Quy trình:
1 xả, 2 lực căng không đổi tự động, 3 máy cạo, 4 bộ in, 5 lực kéo, 6 lực căng không đổi tự động, 7 nhận trung tâm
Cấu hình máy:

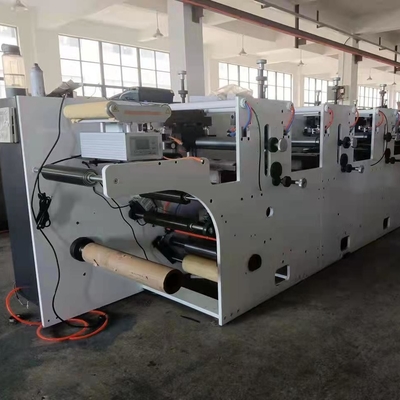

1.thiết bị tháo cuộn:
1)Trung tâm cánh tay đơn cuộn lên
2)Đường kính cuộn tối đa: Φ500mm
3)Đặc điểm kỹ thuật trục bơm hơi:3”
4)Số trục lạm phát: 1
5)Phạm vi kiểm soát căng thẳng: 0-50kg/
6)Phạm vi kiểm soát căng thẳng: 5kg,
7)Hệ thống hiệu chỉnh tương tự1 bộ
2.Đơn vị in
1)Lái xe mođe: truyền động động cơ giảm tốc, truyền động đai đồng bộ.
2)Trục tấm in:
(1)Màu dọc: thủ công
(2)Màu ngang: thủ công
3)Thành phần tổng thể: cuộn tấm, cạp, khay mực, con lăn anilox.
4)Máy cạp: Nó sử dụng máy cạp một chiều.Vật liệu của máy cạp được làm bằng hợp kim nhôm có độ bền cao, thuận tiện và nhanh chóng để tải, dỡ và làm sạch.
4.thiết bị sấy:
1) ĐÈN LEDMỗi nhóm màu được trang bị đèn LED
2)Lò sưởi điện và điều khiển quạt thông minh, nhiệt độ bên trong lò có thể được kiểm soát.
5．thiết bị lên dây cót
1)Phương pháp cuộn dây: Cuộn tròn trung tâm một cánh tay
2)Phương pháp lắp đặt lõi giấy: Trục giãn nở 1
3)Thông số trục bơm hơi: 3”
4)Kiểm soát căng thẳng: Kiểm soát căng thẳng hoàn toàn tự động
5)Phạm vi căng dây: 1-5kg/chiều rộng
6)
Đường kính cuộn dây đơn: Tối đa Φ500mm.
các phương tiện hỗ trợ (người dùng tự chịu trách nhiệm)
1
Nguồn điện: 3 pha *380V*50HZ, hệ thống đường dây phía tây ba pha
2,
máy nén khí: 1KW (1 bộ)
danh sách điện
| Người mẫu | Thông số kỹ thuật chính | Các sản phẩm | Nhận xét | |
| Nguồn máy chính | 7.5KW 380V | Siemens | Tổng 1 |
| LED 4.7KW/bộ | Trung QuốcQuảng Đông | 5các nhóm | |
| Nguồn gió 120W | 5các nhóm | |||
| Thiết bị điện | Schneider | |||
| Động cơ con lăn mực | 60W 220V xoay chiều | Trung Quốc Thượng Hải | 5 các nhóm | |
| Tổng công suất | Khoảng 40KW | |||
| thư giãn | Điều khiển PLC Phanh bột từ tính | RUIAN Haitai | Mô-men xoắn: 50 Nm | |
| lực kéo xả | Điều khiển PLC Phanh bột từ tính | Mô-men xoắn: 2,5 Nm | ||
| Bộ điều khiển nhiệt độ kiểm soát nhiệt độ lò ở nhiệt độ không đổi.Kiểm soát độ trễ của con lăn mực và con lăn lưới để đạt được yêu cầu hợp lý hơn cho quá trình đồng nhất. | | ||
Lăn | | |||
| plc | Trung QuốcXINJIE | 1 bộ | ||
| thiết bị chỉnh lưu | Trung QuốcKESAI | 1 bộ | ||
| cuộn in | 选Thông số kỹ thuật tùy chọn | 5 Điều | ||
| Màn hình cảm ứng | 7 inch | Trung QuốcXINJIE | 1 bộ | |
| tuyển chọn | | | 1 bộ |
Giá
| Sản phẩm | HJ6-520 máy in UV Flexo |
| Trích dẫn | |
